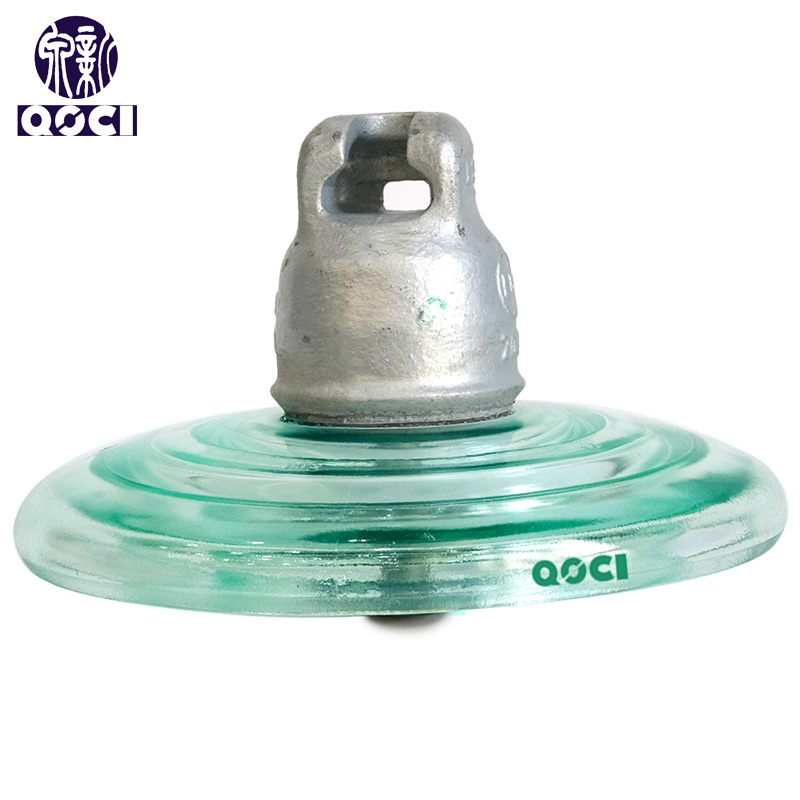

100KN U100BL 懸吊玻璃絕緣子 球窩型

• 模型：U100BL
• 在   指盤形懸吊式絕緣子
• 100 表示額定機械失效載重為 100kN
• B球窩型
• 左  長鋼腳支架

• 146- 表示絕緣子結構高度為146mm，也有間距為127mm的絕緣子。
• 255- 表示絕緣子盤直徑為255mm，另外還有盤直徑280mm、300mm、320mm、380mm、420mm等絕緣子。
• 320—表示絕緣子的爬電比距為320mm，另外還有爬電比距為400mm、450mm、550mm等的絕緣子。

• 類型：標準型鋼化懸掛式
• 額定機械載重：100kn（約10噸）
• 用途：廣泛應用於中高壓輸電線路、變電站設備的絕緣支撐，能在各種氣候條件下穩定運作。

• 產品型號符合IEC60383-1:1993，MOD / GB/T1001.1
• 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
• 根據客戶要求，鎖銷可以是W型銷或R型銷。
• 若無特殊說明，W 接腳用於 U100BL

懸吊式絕緣子由以下元件組成：

• - 一種由鋼化玻璃製成的電介質，具有適合其必須發揮作用的環境條件的特異性和形狀。
• - 一個熱浸鍍鋅球墨鑄鐵或球墨鑄鐵蓋。
• - 一個熱浸鍍鋅鍛鋼銷。
• - 使用具有適當特性的鋁水泥將蓋子和銷釘組裝在玻璃片上，以承受熱機械作用。

最後，絕緣子蓋有一個不銹鋼或磷青銅鎖定裝置（開口銷），用於固定單元的耦合。

同樣，如有需要，可以使用防腐鋅套（犧牲陽極）保護插針。強烈建議在重污染線路中使用的絕緣子使用這種鋅套。

在長期電應力作用下，污染物會引發局部電弧，導致絕緣子表面碳化（電腐蝕）。足夠的爬電距離可以分散電場強度，降低局部放電風險，並延長使用壽命。
