U70BLD 外部雙傘型玻璃絕緣子 IEC 高壓線路標準

產品概述

● 型號： U70BLD

• U 代表盤形懸式絕緣子

• B 代表球窩型

• L 代表長鋼腳

• D 代表雙棚式

● 類型： 外部雙裙型強化懸掛式

● 額定機械負載： 70千牛（約7噸）

● 目的： 廣泛應用於中高壓輸電線路、變電站設備的絕緣支撐，能在各種氣候條件下穩定運作。

● 產品型號符合GB/T 7253-2005和JB/T9683-2012

● 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。

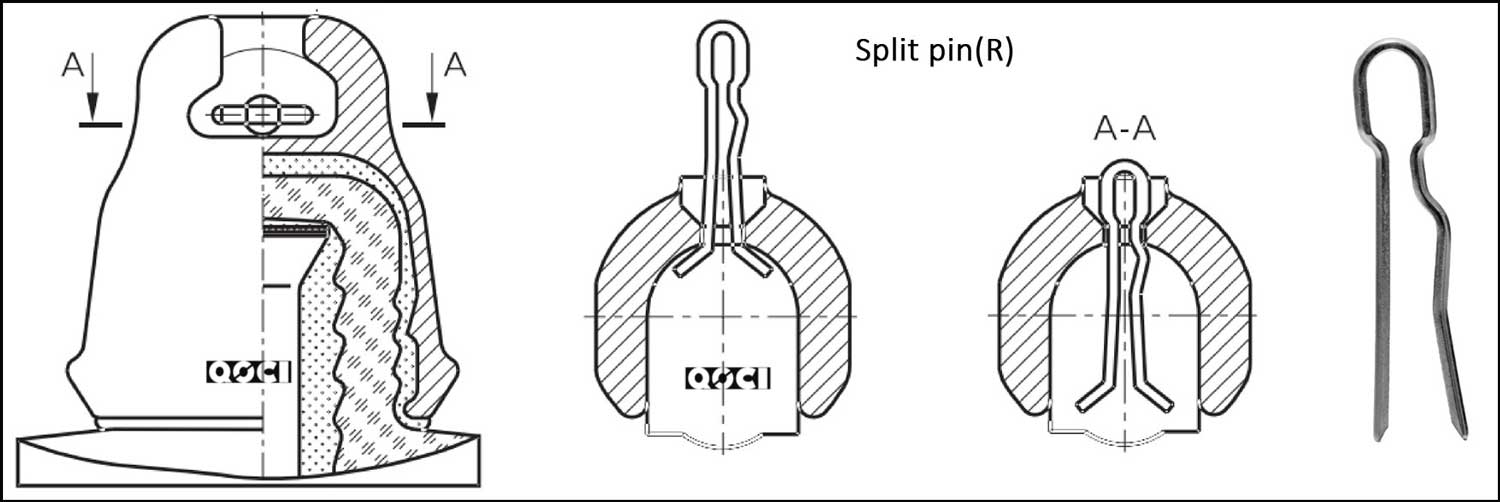

● 根據客戶要求，鎖銷可以是W型銷或R型銷。

● 若無特殊說明，U70~U120均採用W腳，其餘均採用R腳。

關鍵參數

結構和材料

• 材料特性

  • 高機械強度： 由於鐵帽和鋼底座的金屬材料以及鋼化玻璃本身的特性，U160BL的機械和電氣失效負荷可達160KN。

  • 優異的絕緣性能： 強化玻璃具有良好的絕緣性能，能有效隔離電線與大地之間的電流，其工頻濕耐壓可達55KV，雷電衝擊耐壓可達140KV。

  • 耐腐蝕性強： 鐵帽和鋼腳都經過防腐處理，強化玻璃也具有良好的化學穩定性，可抵抗各種惡劣環境條件下的腐蝕和侵蝕。

  • 良好的自清潔性能： 玻璃表面光滑，不易積聚污垢，在雨水沖刷下仍能保持良好的潔淨狀態，減少了人工清潔的工作量。

• 形狀尺寸

  • 高度： 結構高度有146mm、155mm、170mm等多種規格，可依特定應用場景及電壓等級選擇絕緣子高度。

  • 直徑： 玻璃絕緣子的傘裙直徑較大，可增加爬電比距，提升絕緣性能，減少污穢環境中發生閃絡的可能性。

  • 連接尺寸： 頂部鐵帽與底部鋼腳的連接尺寸符合ISO圓柱形封頭結構，頭部尺寸小、重量輕、強度高，易於與輸電線路中其他金具連接，互換性好。
