產品資訊
- 模型：U420B
- 在 指盤形懸吊式絕緣子
- 420 表示額定機械破壞載重為 550kN
- B 球窩型
- 205-表示絕緣子結構高度為205mm。
- 360- 表示絕緣子盤直徑為360mm。
- 550—表示絕緣子的爬電比距為550mm。
- 類型：標準型鋼化懸掛式
- 額定機械載重：420kn（約42噸）
- 用途：廣泛應用於中高壓輸電線路、變電站設備的絕緣支撐，能在各種氣候條件下穩定運作。
- 產品型號符合IEC60383-1:1993，MOD / GB/T1001.1
- 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
- 根據客戶要求，鎖銷可以是W型銷或R型銷。
- 若無特殊說明，R 接腳用於 U420B。
產品圖紙
產品參數
| IEC 名稱 | U420B/205 | |
| 機械破壞載重 | 千 | 420 |
| 直徑D | 毫米 | 360 |
| 高度 H | 毫米 | 205 |
| 爬電距離L | 毫米 | 550 |
| 插座耦合 | 毫米 | 二十八 |
| 濕工頻耐受電壓 | 千伏 | 80 |
| 乾雷衝擊耐受電壓 | 千伏 | 140 |
| 工頻擊穿電壓 | 千伏 | 140 |
| 無線電幹擾電壓（10kV 1MHz） | μv | 50 |
| 電暈視覺測試 | 千伏 | 18/22 |
| 工頻電弧電壓 | 這 | 0.12秒/20千兆 |
| 衝擊擊穿電壓 | 聚氨酯 | 2.8 |
| 每單位淨重 | 公斤 | 16 |

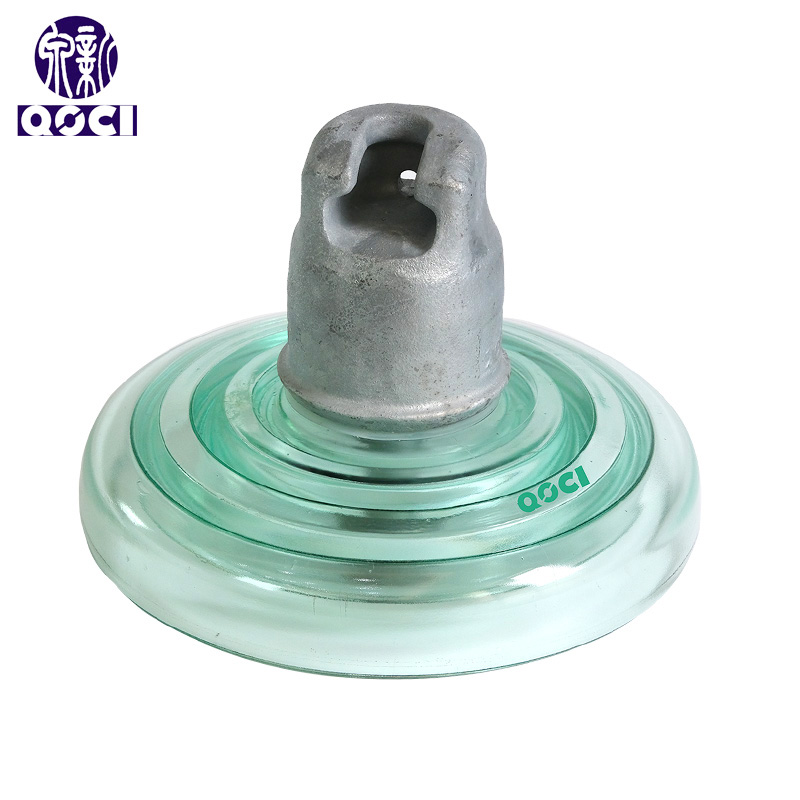

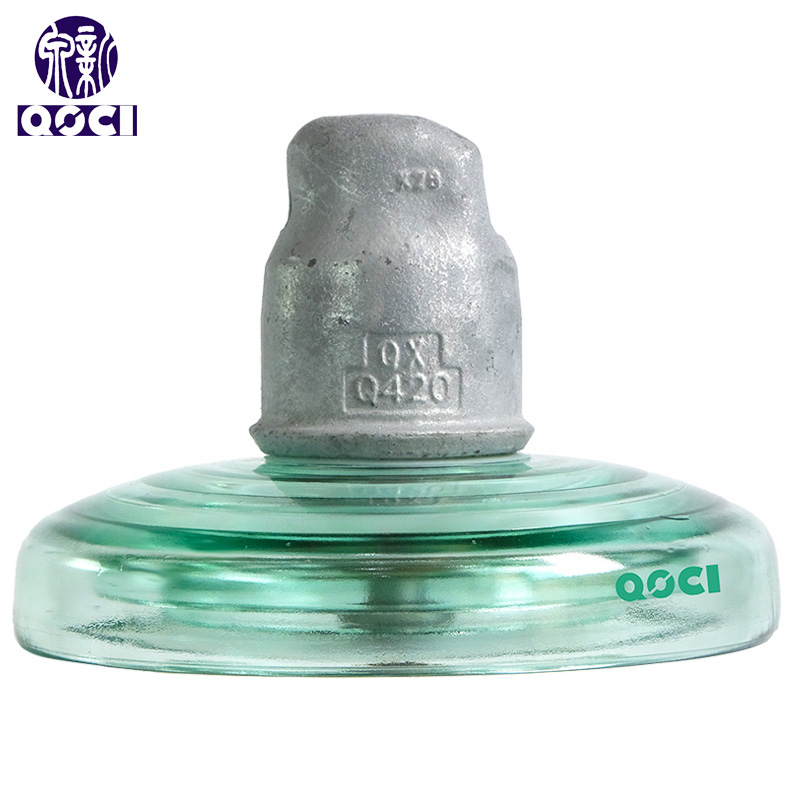

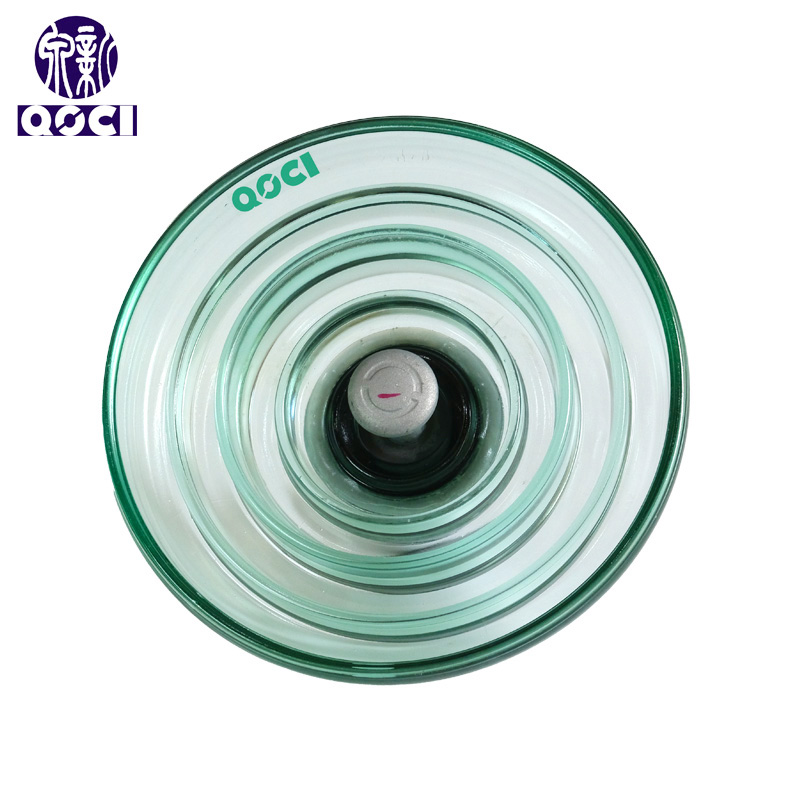

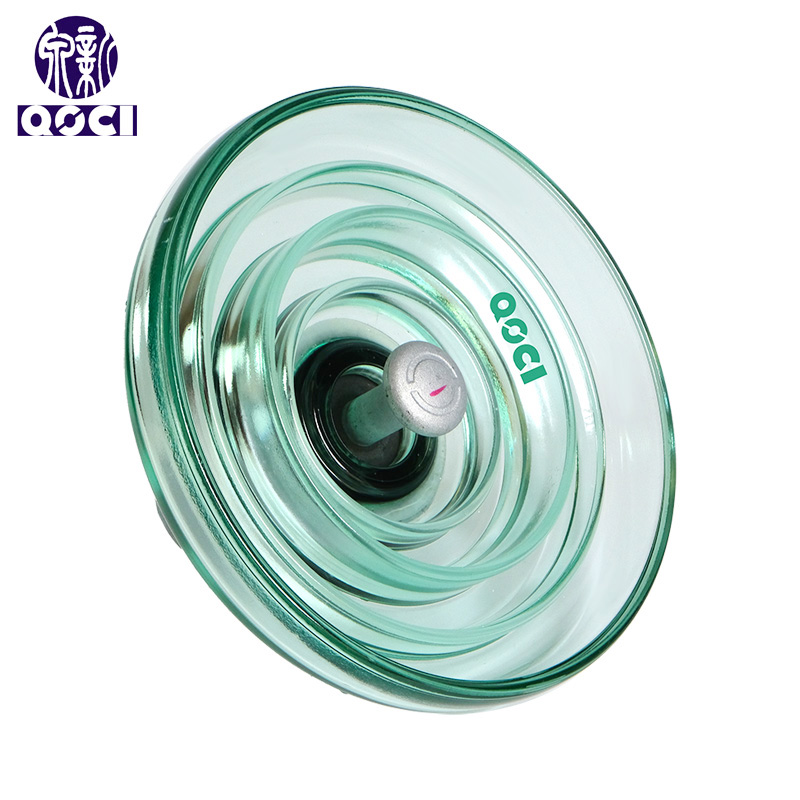

產品展示
