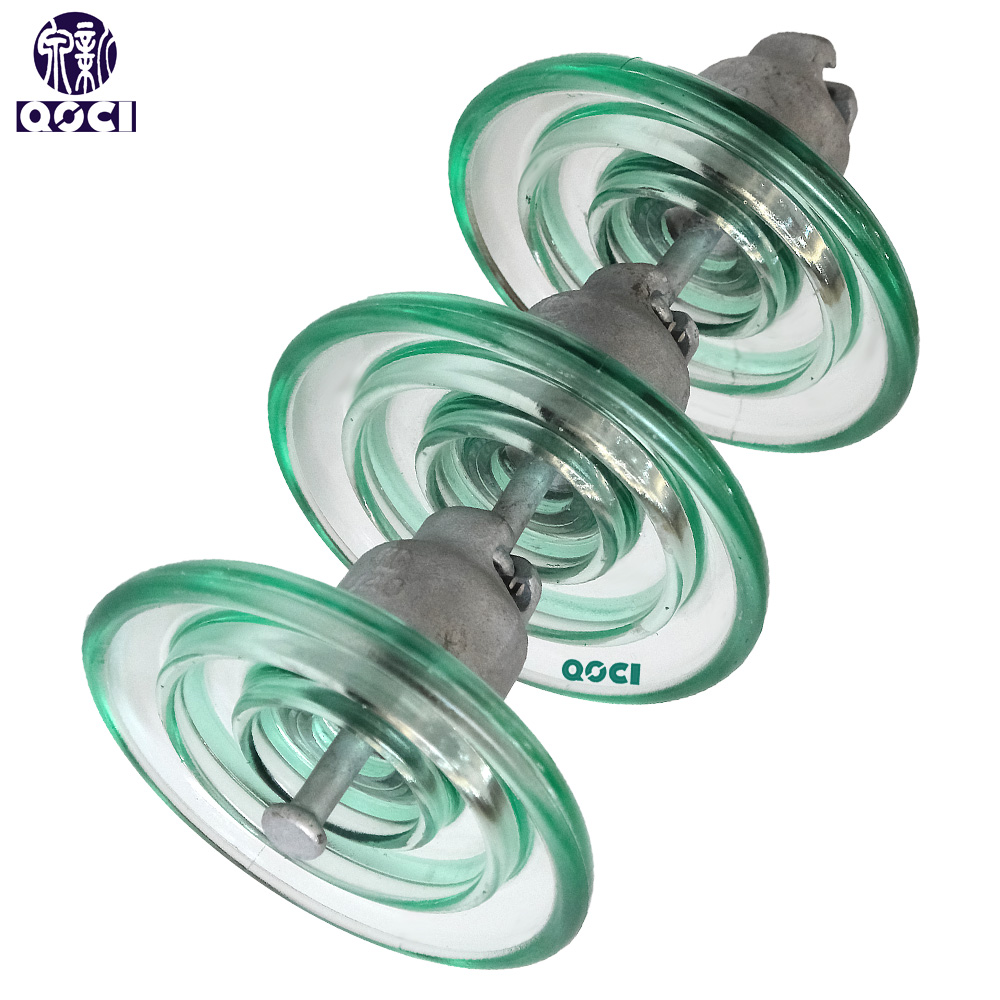

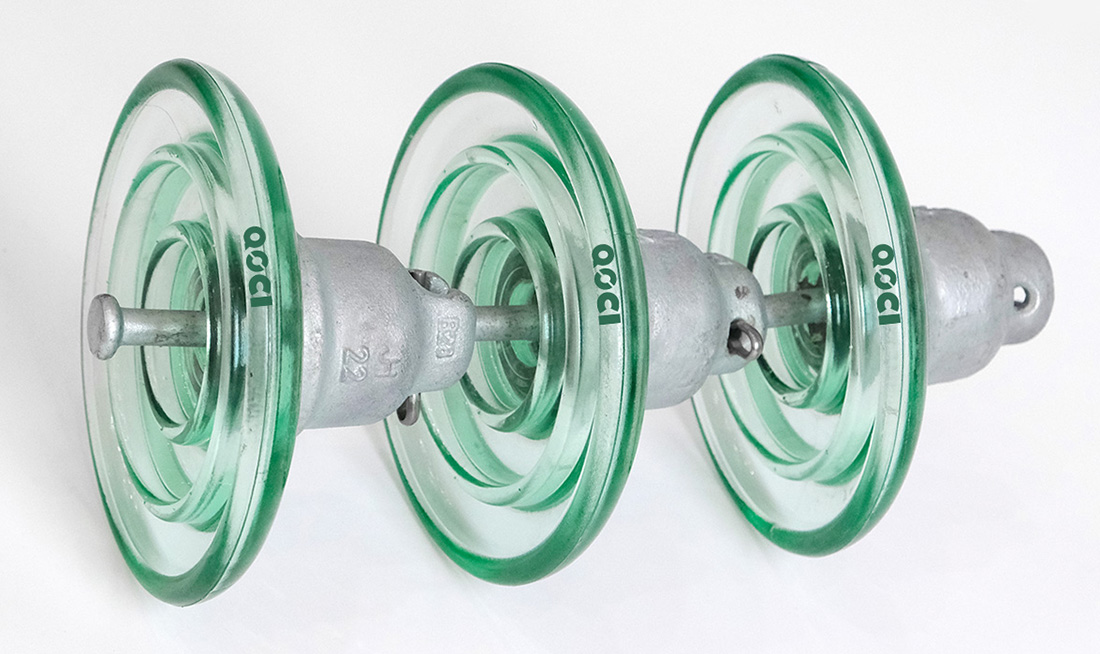

U40BL/175/127/190 IEC 標準型 40kn 懸吊式強化玻璃絕緣子 CTV 175 隔離器 En Verre U40b

• 模型：U40B
• 在   指盤形懸吊式絕緣子
• 40 表示額定機械失效載重為 40kN
• B  球窩型

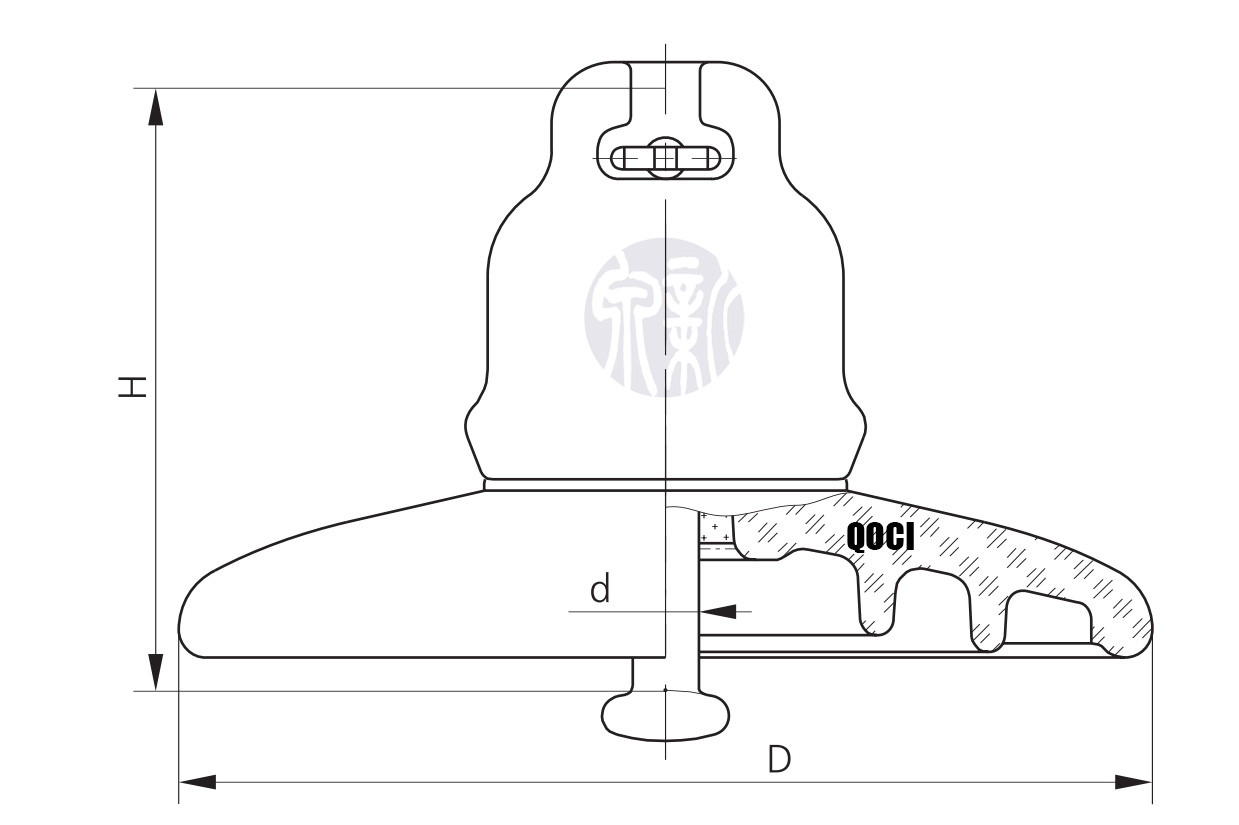

• 110-表示絕緣子結構高度為110mm。
• 175- 表示絕緣子盤直徑為175mm。
• 190—表示絕緣子的爬電距離為190mm。

• 類型：標準型鋼化懸掛式
• 額定機械載重：40kn（約4噸）
• 用途：廣泛應用於中高壓輸電線路、變電站設備的絕緣支撐，能在各種氣候條件下穩定運作。

• 產品型號符合IEC60383-1:1993，MOD / GB/T1001.1
• 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
• 根據客戶要求，鎖銷可以是W型銷或R型銷。
• 若無特殊說明，R 接腳用於 U40B

懸吊式絕緣子由以下元件組成：

• - 一種由鋼化玻璃製成的電介質，具有適合其必須發揮作用的環境條件的特異性和形狀。
• - 一個熱浸鍍鋅球墨鑄鐵或球墨鑄鐵蓋。
• - 一個熱浸鍍鋅鍛鋼銷。
• - 使用具有適當特性的鋁水泥將蓋子和銷釘組裝在玻璃片上，以承受熱機械作用。

最後，絕緣子蓋有一個不銹鋼或磷青銅鎖定裝置（開口銷），用於固定單元的耦合。

同樣，如有需要，可以使用防腐鋅套（犧牲陽極）保護插針。強烈建議在重污染線路中使用的絕緣子使用這種鋅套。
