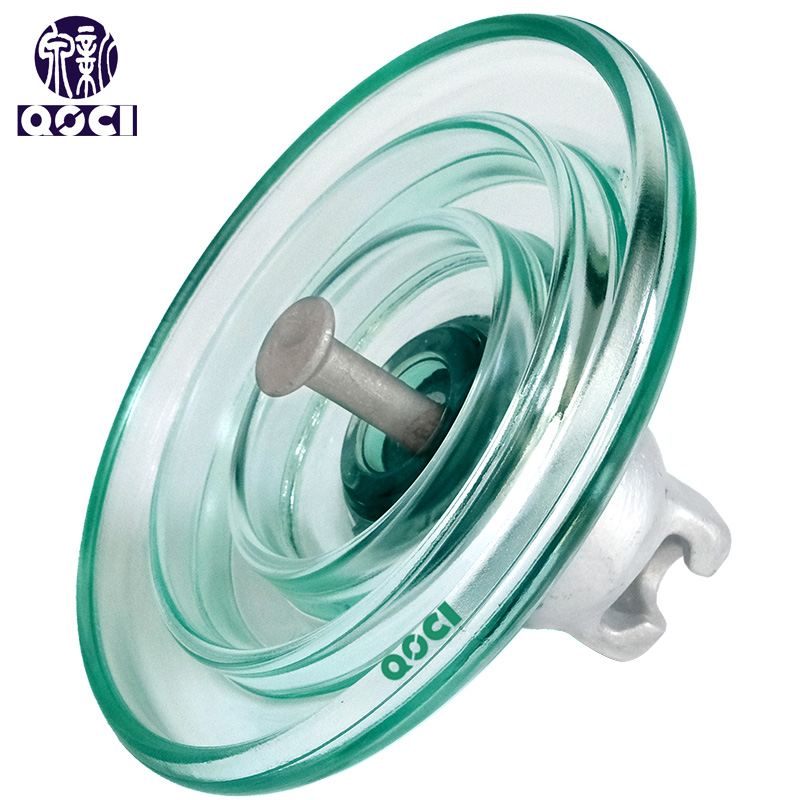

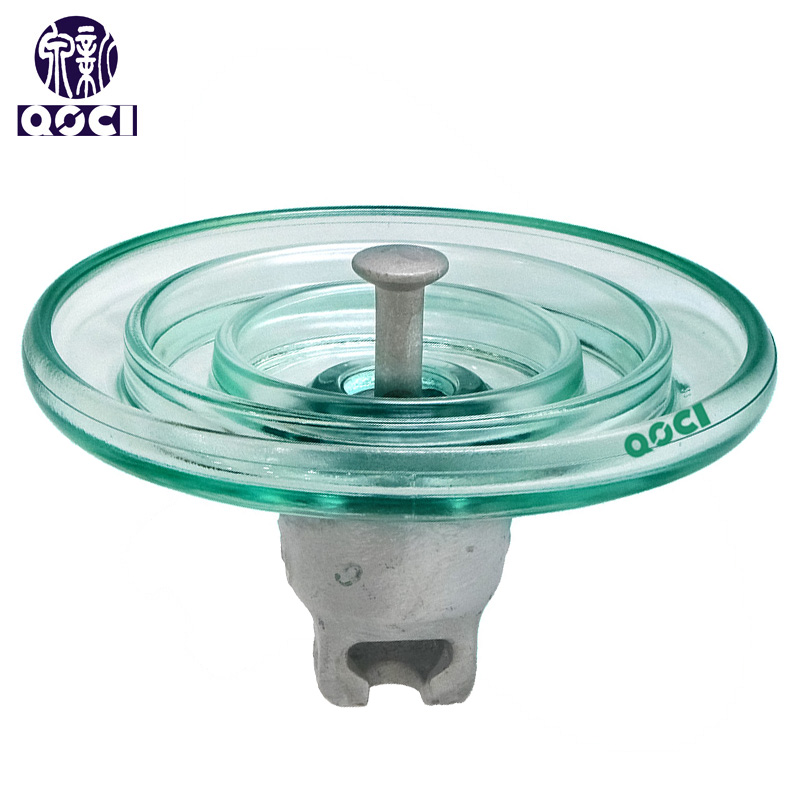

U100BS 100kN標準型強化玻璃絕緣子
產品概述
● 型號： U100BS
• U 代表盤形懸式絕緣子
• B 代表球窩型
• S 代表短鋼腳
● 類型： 標準型鋼化懸吊類型
● 額定機械負載： 100kn（約10噸）
● 目的： 廣泛應用於中高壓輸電線路、變電站設備的絕緣支撐，能在各種氣候條件下穩定運作。
● 產品型號符合GB/T 7253-2005和JB/T9683-2012(EC60305:1995MOD)
● 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
● 根據客戶要求，鎖銷可以是W型銷或R型銷。
● 根據客戶要求，鎖銷可以是W型銷或R型銷。

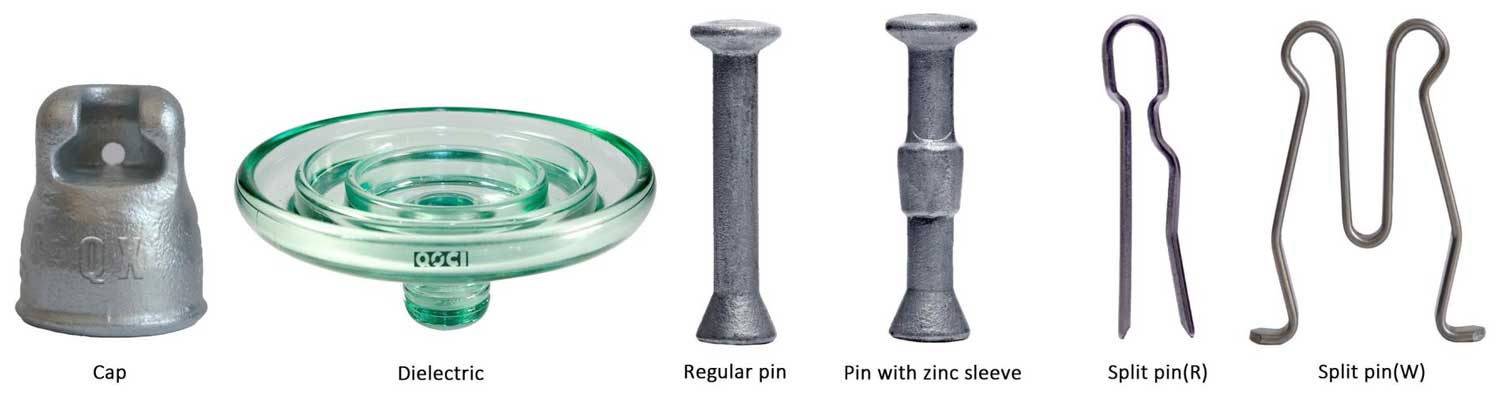

結構和材料
-

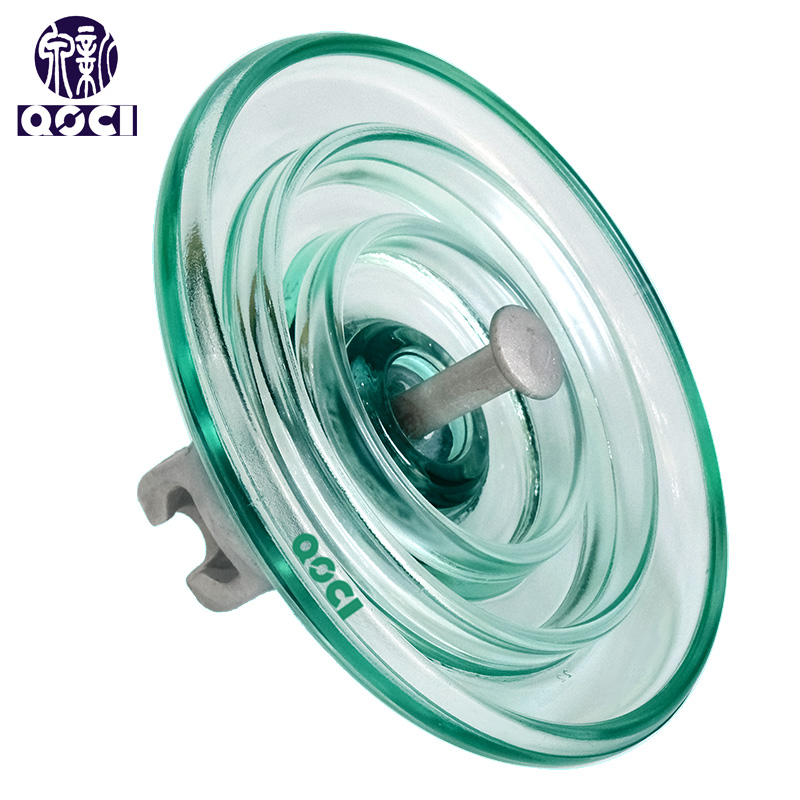

玻璃傘托盤
採用高強度強化玻璃，並透過熱處理過程提高其機械性能和抗冷熱衝擊性能。其表面光滑，疏水性強，不易附著污垢，具有優異的抗污染性能。零值自爆特性：當玻璃絕緣子因故障而失去絕緣時，傘盤會自動爆裂，使運轉維護人員能夠迅速找出故障點。 -

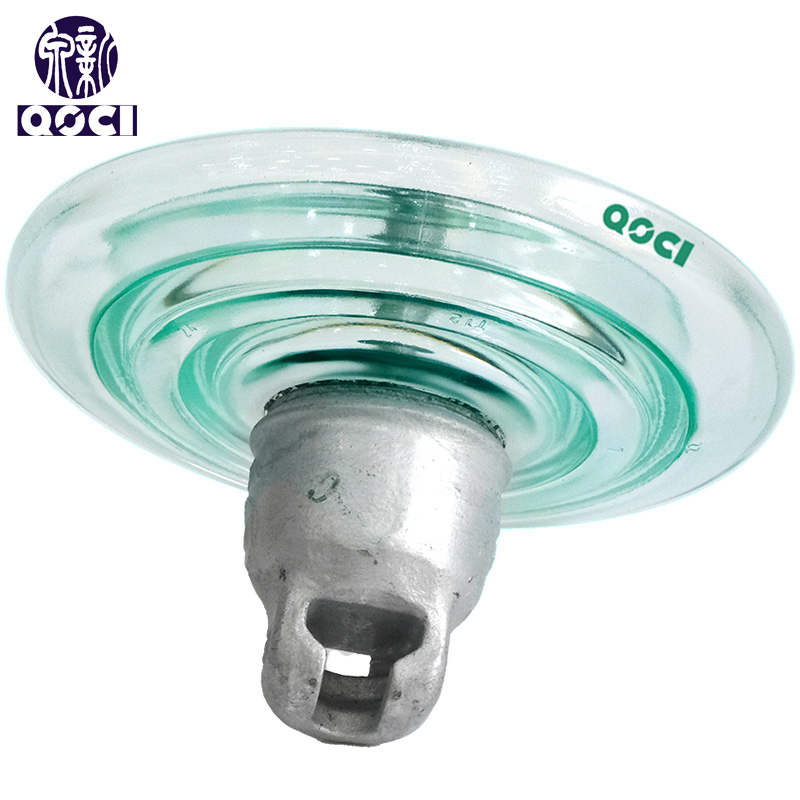

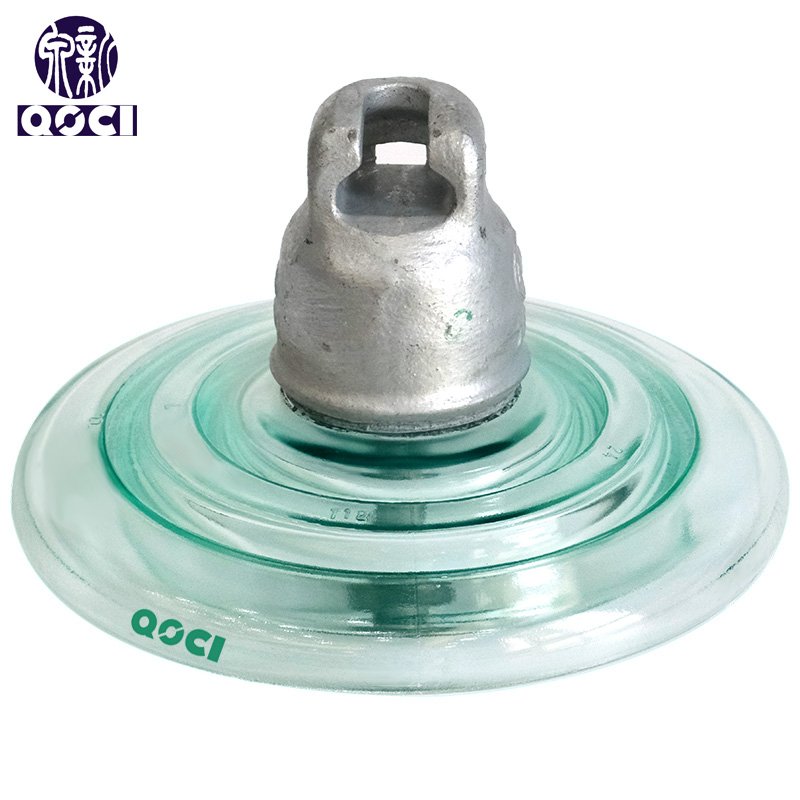

金屬配件
傘蓋和傘腳：這些部件由熱浸鍍鋅鋼或鋁製成，具有耐腐蝕性，並使用水泥黏合劑牢固地黏合到玻璃傘托盤上。鎖銷：採用標準化設計，確保絕緣子串的可靠連接。 -
傘裙設計
傘裙採用傘狀斜角設計，有利於雨水順滑下落，並有助於雨水沖刷灰塵污垢，減少污垢的積聚。傘裙的寬大設計，可防止雨水搭橋，確保保溫性能。多層傘裙之間的適當間距可增加爬電距離，防止閃絡。它還能防止雨水橋接，進一步增加爬電距離，提升絕緣抗閃絡能力。間距設計促進空氣流通，降低局部放電風險，邊緣光滑，可最大程度地減少電場集中，並防止電暈放電。
關鍵參數
| IEC 名稱 | U100BS/127 | U100BL/146 | |
| 機械破壞載重 | 千 | 100 | 100 |
| 直徑D | 毫米 | 255 | 255 |
| 高度 H | 毫米 | 127 | 146 |
| 爬電距離L | 毫米 | 320 | 320 |
| 插座耦合 | 毫米 | 16 | 16 |
| 濕工頻耐受電壓 | 千伏 | 40 | 40 |
| 乾雷衝擊耐受電壓 | 千伏 | 100 | 100 |
| 工頻擊穿電壓 | 千伏 | 130 | 130 |
| 無線電幹擾電壓（10kV 1MHz） | μv | 50 | 50 |
| 電暈視覺測試 | 千伏 | 18/22 | 18/22 |
| 工頻電弧電壓 | 這 | 0.12秒/20kA | 0.12秒/20kA |
| 衝擊擊穿電壓 | 聚氨酯 | 2.8 | 2.8 |
| 每單位淨重 | 公斤 | 4 | 4 |
包裝方法
1.機械強度高
額定機械負載：型號中的“100”表示額定機械負載為100 kN（約10.2噸），適用於大跨距或高壓電力線。
結構設計：採用高強度瓷或鋼化玻璃製成，鋼銷和鋼帽透過水泥組件牢固黏合，以確保承載能力。
2.優異的電氣性能
高閃絡電壓：傘裙設計一般為標準型或防污型，有效延長爬電距離，提供較高的濕工頻耐受電壓及雷擊耐受電壓。
耐電弧：材料耐電弧侵蝕，確保長期戶外運作。
3.環境適應性
抗污染：當設計為防污染類型（例如，U100BSP）時，更複雜的傘裙輪廓（例如，深肋）會增加爬電距離，使其適用於污染程度較高的工業或沿海地區。
耐候性：瓷器或玻璃等材質可抵抗紫外線輻射、溫度波動和化學腐蝕，確保在惡劣氣候下的性能。
4.可靠性和耐用性
零值自毀：鋼化玻璃絕緣子故障時會破碎，便於目視檢查，而瓷絕緣子則需要定期測試。
使用壽命長：設計使用壽命超過 30 年，且維修需求極低。
5.標準化與相容性
合規性：符合 GB/T 1001.1（中國）或 IEC 60383（國際）標準，確保與其他懸式絕緣子可互換。
連接結構：採用標準化球窩連接，方便硬體組裝。
6.成本效益
雖然單位成本可能高於標準絕緣子，但其延長的使用壽命和較低的維護要求降低了生命週期成本。
應用
廣泛應用於110kV至500kV輸電線路，特別是在重冰區、長跨度或沿海地區等具有挑戰性的環境中。
筆記
具體參數（例如爬電距離和重量）應透過製造商的數據表進行驗證，因為不同品牌之間可能存在細微差異。
如需了解全面的技術規格，包括尺寸和電氣測試值，請指定所參考的特定品牌或標準。
