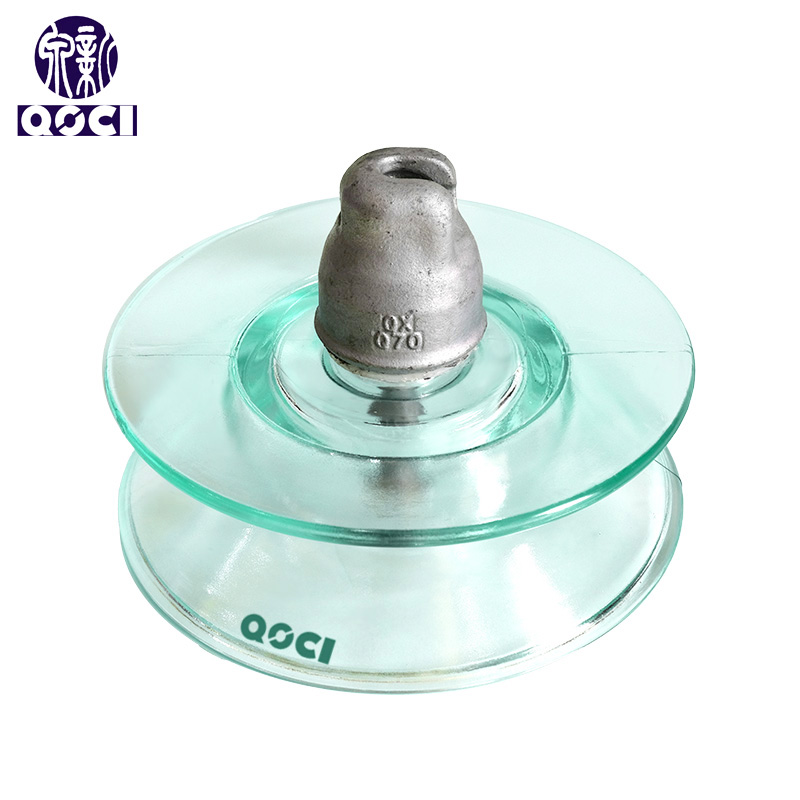

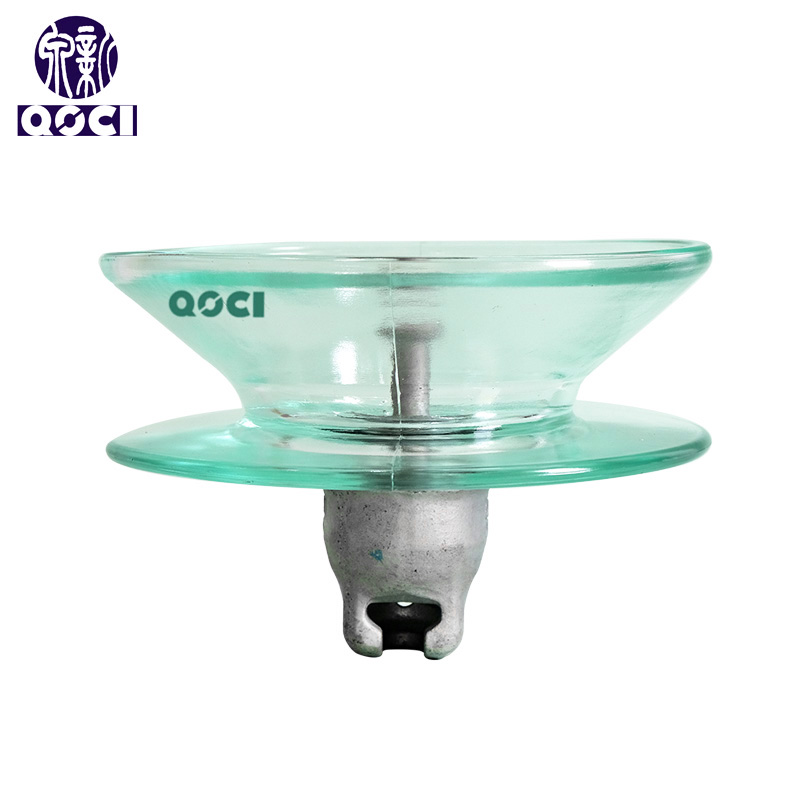

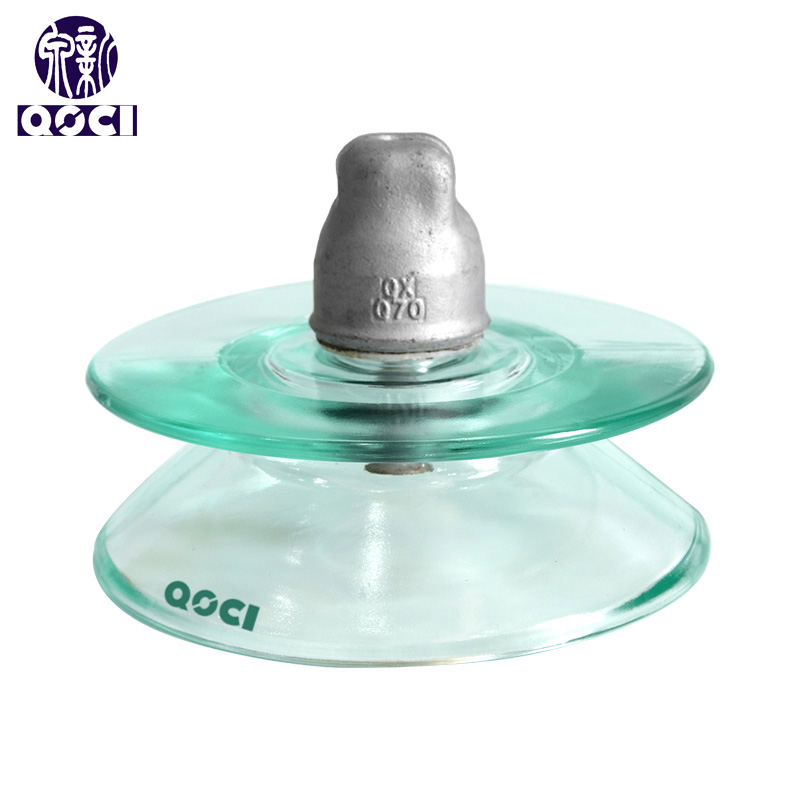

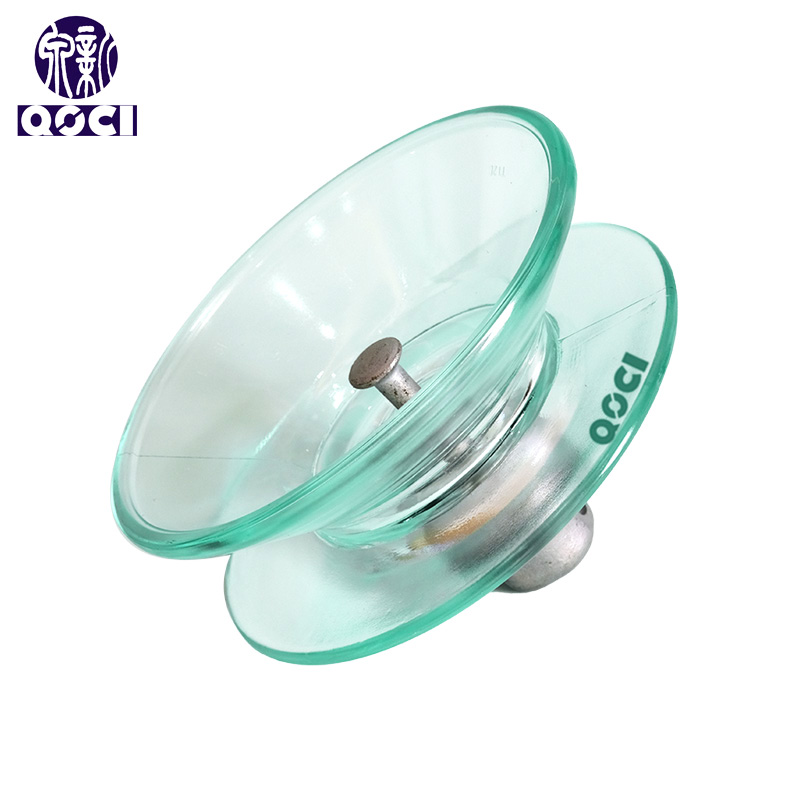

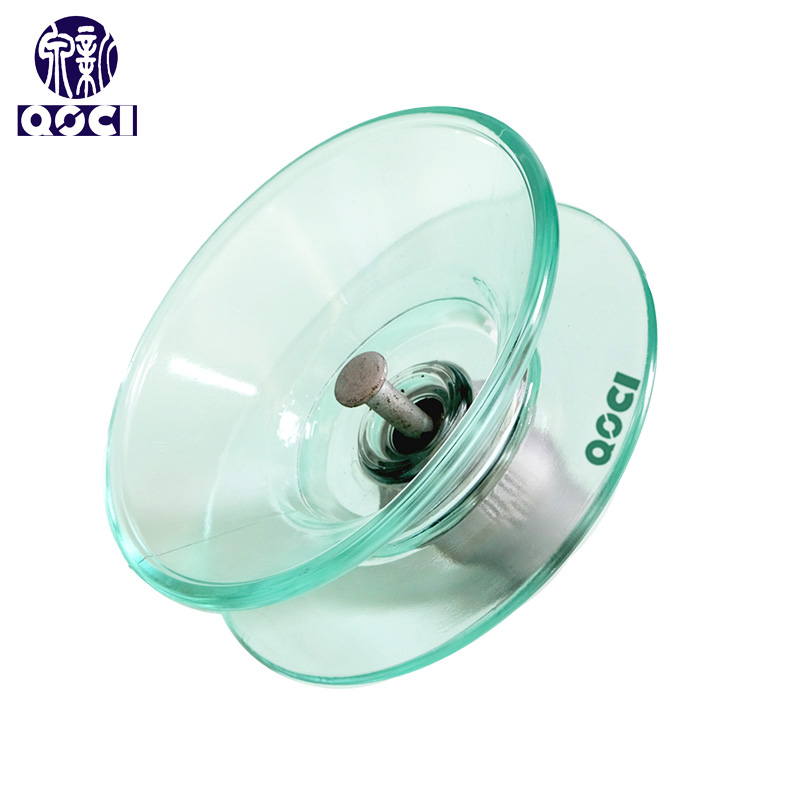

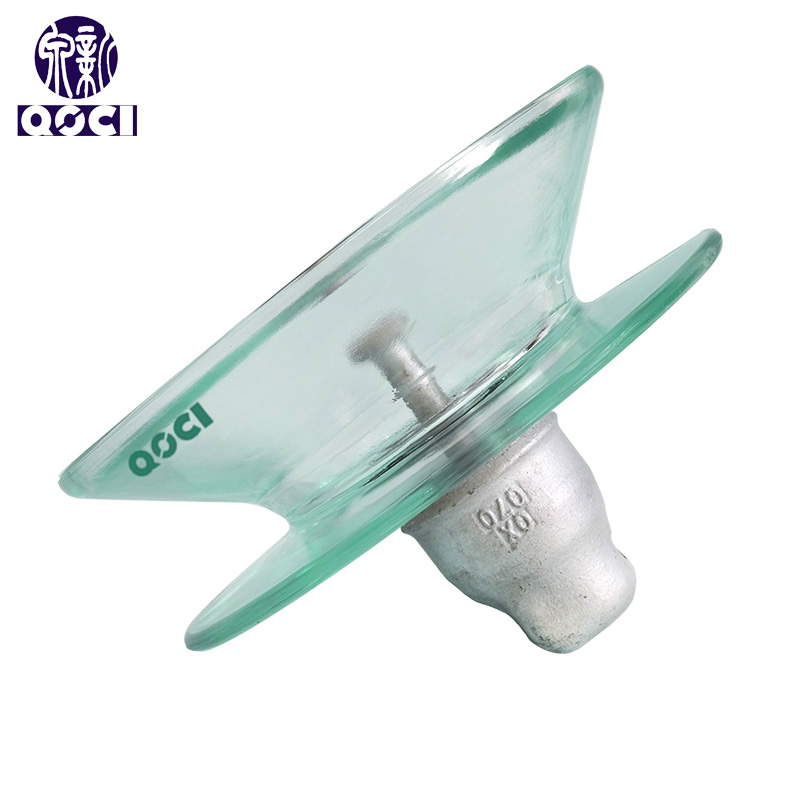

雙翼霧型玻璃懸式絕緣子 Psd 70 E 型

• 模型：U70BLD
• 在   指盤形懸吊式絕緣子

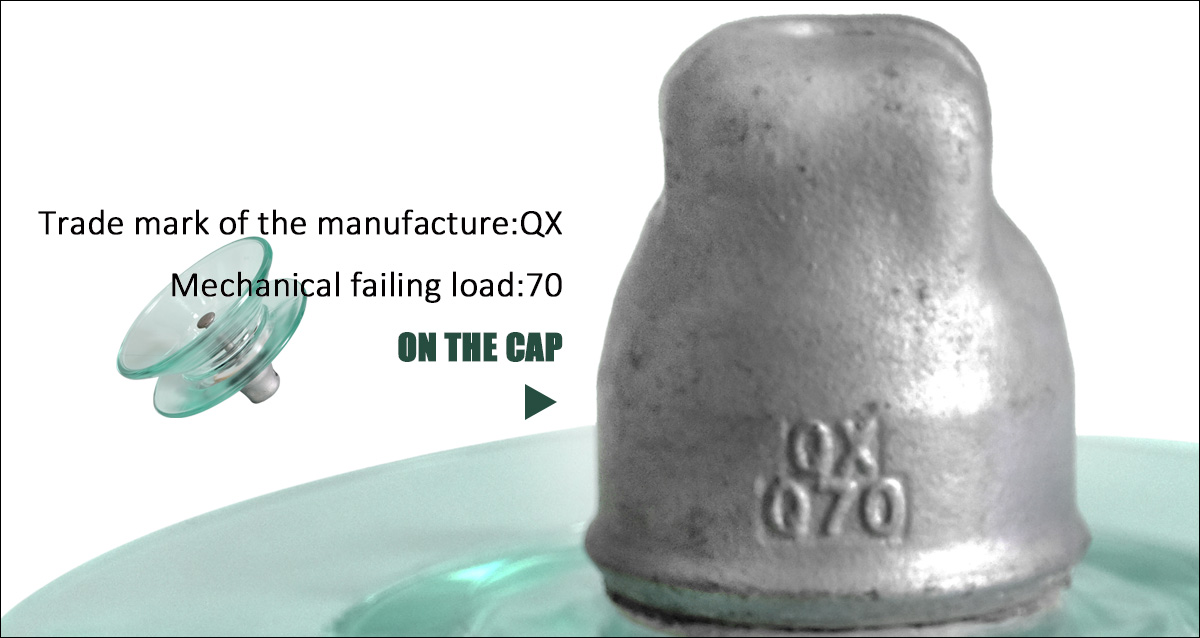

• 70 表示額定機械失效載重為 70kN
• B  球窩型
• 左   適用於長鋼腳
• D 用於雙棚型玻璃絕緣子

• 280- 表示絕緣子盤直徑為280mm。
• 146-表示絕緣子結構高度為146mm。
• 450—表示絕緣子的爬電距離為450mm。

• 類型：外部棚型強化懸掛式
• 額定機械載重：70kn（約7噸）
• 用途：主要用於重污穢地區或潮濕多雨地區的高壓輸電線路。其雙傘裙設計有效增強了抗污閃性能，確保電力系統穩定運作。

• 產品型號符合IEC60383-1:1993，MOD / GB/T1001.1
• 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
• 根據客戶要求，鎖銷可以是W型銷或R型銷。
• 若無特殊說明，R 接腳用於 U70B。

懸吊式絕緣子由以下元件組成：

• - 一種由鋼化玻璃製成的電介質，具有適合其必須發揮作用的環境條件的特異性和形狀。
• - 一個熱浸鍍鋅球墨鑄鐵或球墨鑄鐵蓋。
• - 一個熱浸鍍鋅鍛鋼銷。
• - 使用具有適當特性的鋁水泥將蓋子和銷釘組裝在玻璃片上，以承受熱機械作用。

最後，絕緣子蓋有一個不銹鋼或磷青銅鎖定裝置（開口銷），用於固定單元的耦合。

同樣，如有需要，可以使用防腐鋅套（犧牲陽極）保護插針。強烈建議在重污染線路中使用的絕緣子使用這種鋅套。

在長期電應力作用下，污染物會引發局部電弧，導致絕緣子表面碳化（電腐蝕）。足夠的爬電距離可以分散電場強度，降低局部放電風險，並延長使用壽命。
