交流盤形懸吊式絕緣子（瓷絕緣子、玻璃絕緣子、瓷/玻璃複合絕緣子）的命名及意義
1.國家標準的命名及意義
交流盤形懸吊絕緣子（瓷、玻璃、複合瓷或玻璃）現行國家標準採用《標稱電壓1000V以上架空線路用絕緣子－瓷或玻璃 玻璃絕緣子（GB/T 7253-2005）該標準的命名規則及意義如下：

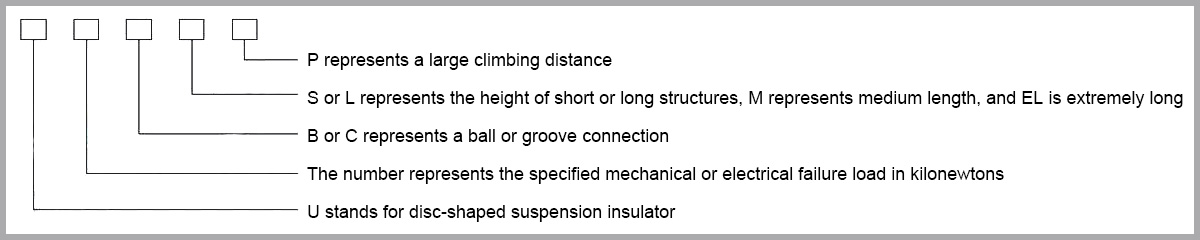

▲ 盤形懸吊瓷絕緣子或玻璃絕緣子的國家標準命名
以上內容參考《標稱電壓高於1000V的架空線路絕緣子交流系統用陶瓷或玻璃絕緣子》（GB/T 7253-2005）附錄A。
在 ——指交流系統所使用的盤形懸吊絕緣子，其材質可以是瓷、玻璃，也可以是盤形懸吊陶瓷複合絕緣子或盤形懸吊玻璃複合絕緣子；
70- 表示機械或電氣故障負荷為 70kN；
B - 連接方式為球窩連接；
左 - 結構高度長。
因此，U70BL代表交流系統的盤形懸式絕緣子，其機械和電氣故障負荷為70kN，採用球窩連接，結構高度較長。
具體材質在型號中無法確定，請參考絕緣子說明書以了解材質。
GB/T 7253-2005之前，絕緣子的命名以JB 9681-1999為準，有的單位仍沿用此種型號。

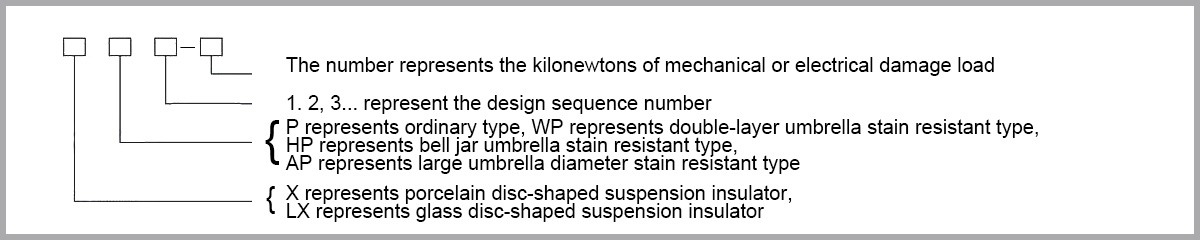

▲ 盤形懸吊瓷絕緣子或玻璃絕緣子舊型表示方法
例子：
十 - 表示盤狀懸浮陶瓷絕緣；
可濕性粉劑 —雙層傘型耐污絕緣子；
2— 代表設計序號；
100- 表示機械或電氣故障負荷為 100kN。
因此，XWP2-100代表機械或電氣故障荷載為100kN的雙層傘型防污2型交流系統的盤形懸吊瓷絕緣子。
六年級 - 表示盤形懸吊式玻璃絕緣子；
磷 ——普通絕緣子；
1— 代表設計序號；
100- 表示機械或電氣故障負荷為 100kN。
LXP1-100代表機械或電氣故障荷載為100kN，為普通1型交流系統所使用的盤形懸吊玻璃絕緣子。
2.電力業標準的命名及意義
現行交流盤形懸式絕緣子（瓷、玻璃、複合瓷或玻璃），根據相關電力行業標準，編者尚未查到瓷、玻璃絕緣子的命名方法，僅有複合瓷或玻璃絕緣子的命名方法的相關規定，即《交流系統用隔離複合瓷或玻璃絕緣子串組件》（DL/T 1470-2015）。本標準對複合陶瓷或玻璃邊緣的命名約定及意義如下：

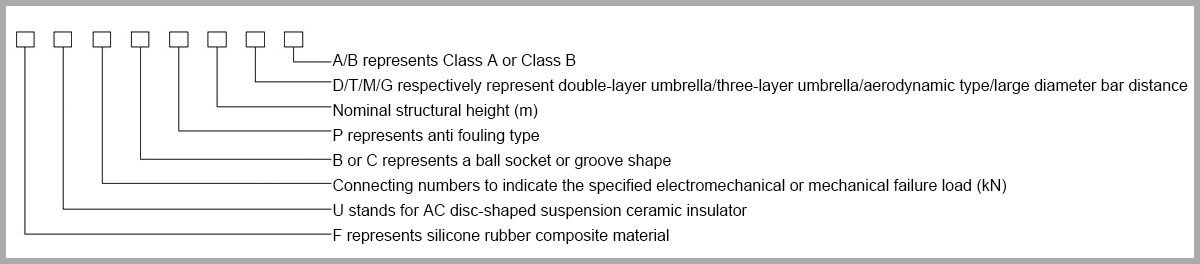

▲電力產業標準的命名及意義
通訊盤形懸吊複合陶瓷或玻璃絕緣子是指以陶瓷或玻璃為內絕緣（如概況圖中所示），以高溫硫化矽橡膠傘套材料為外絕緣，並將陶瓷或玻璃絕緣子全包覆的陶瓷或玻璃絕緣子。
註：根據陶瓷或玻璃件與複合材料的結合形式，通常有兩種：
1）A類，由瓷質或玻璃芯盤、耐高溫碗狀矽橡膠傘套、金屬配件組成：
2）B類，由盤形懸式瓷或玻璃絕緣子和高溫硫化矽橡膠傘套材料組成。
與國標一樣，從先前的型號上無法確定特定的材質，還需要根據絕緣子規格來核對材質。
例子：
F ——表示絕緣子材料採用矽橡膠複合材料；
在 - 表示交流系統中所使用的盤形懸吊式絕緣子；
70- 表示機械或電氣故障負荷為 70kN；
B —表示連接方式為球窩連接；
146——表示絕緣子的公稱結構高度為146mm；
M－代表空氣動力型絕緣子；
A－指A級絕緣子，由瓷或玻璃芯盤、耐高溫碗形矽橡膠傘套、金屬配件等組成。
因此，FU70B/146MA代表空氣動力型、機電（機械）失效載荷70kN、球窩連接、公稱結構高度146mm，由陶瓷或玻璃芯盤、高溫碗形矽橡膠傘套、金屬附件組成的交流盤形懸式複合陶瓷或玻璃絕緣子。具體材質在型號中無法確定，材質請參考絕緣子說明書。
例子：
1) FU160BP/155TB
F ——表示絕緣子材料採用矽橡膠複合材料；
在 - 表示交流系統中所使用的盤形懸吊式絕緣子；
160- 表示機械或電氣故障負荷為 100kN；
B —表示連接方式為球窩連接；
磷 — 表示防污型絕緣子；
155——表示絕緣子的公稱結構高度為155mm；
T－代表三層繖形絕緣子；
B－指B級絕緣子，由盤形懸吊瓷或玻璃絕緣子及高溫硫化矽橡膠傘材組成。
因此，FU160BP/155TB 指的是三層繖型、防污型，機電（機械）失效荷載為 160kN，球窩連接，公稱結構高度為 155mm，由盤形懸式陶瓷或玻璃絕緣子與高溫硫化矽橡膠傘套材料組成的交流盤形絕緣懸式陶瓷或玻璃絕緣子與高溫硫化矽橡膠傘套組材料組成的交流盤形絕緣子絕緣子絕緣子絕緣子絕緣子。具體材質在型號中無法確定，材質請參考絕緣子說明書。
3.機械動力產業標準的命名及意義
交流盤形懸吊絕緣子（瓷、玻璃、複合瓷或玻璃）現行機械產業標準採用《標稱電壓高於1000V的架空線路絕緣子交流系統用陶瓷或玻璃絕緣子》（JB/T 9683-2012）。標準的命名約定及意義如下：
▲ 盤形懸吊瓷絕緣子或玻璃絕緣子排標號的命名
類型代碼：
在 - 用於通訊系統的盤形懸吊陶瓷絕緣子串組件
出去 - 用於直流系統的盤形懸吊陶瓷絕緣子串組件
和 - 用於通訊系統的盤形懸吊玻璃絕緣子串組件
UDG - 用於直流系統的盤形懸吊玻璃絕緣子串組件
加州大學 - 用於通訊系統的盤形懸吊陶瓷複合絕緣子串組件
聯合資料中心 - 用於直流系統的盤形懸吊陶瓷複合絕緣子串組件
教資會 - 通訊系統以盤形懸吊玻璃複合絕緣子串組件
UDGC - 用於直流系統的盤形懸吊玻璃複合絕緣子串組件
金屬配件連接類型：
B - 球窩接頭球窩連接
C - 槽形連接
傘結構：
否 - 標準傘型
D - 雙傘型
T - 傘型
哈 - 鐘形傘
一個 - 氣動傘型（開傘型）
R - 其他類型的雨傘
連接標記：
XR - 連接標記 XR 型鎖定銷
西威 - 連接標記 XW 型鎖定插銷
以上內容引用的是《標稱電壓高於1000V的架空線路絕緣子交流系統用陶瓷或玻璃絕緣子》（JB/T 9683-2012）第5.1條。需要注意的是，這與GB/T 7253-2005中結構高度和爬電距離參數的表達有所不同。另外，電力行業標準用M表示，而機械行業標準用A表示，在他們的標準中一般都使用M，實際工程中，小編也更多地使用M。
例子：
在 - 代表用於通訊系統的盤形懸浮陶瓷絕緣子；
160- 機械和電氣故障負荷為160kN；
B - 球頭和插座連接方式；
170- 結構高度等級170mm；
525- 標稱爬電距離525mm；
D - 雙傘絕緣子；
20- 連接標記 20；
R型鎖銷；
04- 設計編號 04。
因此，U160B170/525D20R-04代表用於交流系統的盤形懸式瓷絕緣子串元件，其機械電氣失效荷載為160kN，球窩連接方式，結構高度等級為170mm，標稱爬電距離為525mm，雙繖型，連接標記20，R型鎖銷，設計編號為04。
4.國家電網企業標準命名及意義
現行交流盤形懸式絕緣子（瓷、玻璃、複合瓷或玻璃）中瓷、玻璃企業標準分佈採用《10kV~1000kV交流盤形懸式瓷或玻璃絕緣子採購標準第2部分：瓷絕緣子技術條件》（Q/GDW 13251.2-2014）及《10kV~1000kV交流盤形懸式瓷或玻璃絕緣子採購標準第3部：玻璃絕緣子技術條件》（Q/GDW 13251.3-2014）。標準中瓷、玻璃的命名及意義相同，其命名方法及意義如下：
▲ 國家電網標準中盤形懸吊瓷絕緣子或玻璃絕緣子的命名
其氣動型式與JB/T 9683-2012有區別，國家電網企業標準用M表示，與電力行業標準相同，機械行業標準用A表示，其他標準一般也用M表示，實際工程中，小編也較多使用M。
例子：
一個） U70B/146：
在 - 懸掛，70kN；
B - 球窩接頭，標準型；
146- 結構高度為146毫米。
b) U120BP/146D：
在 - 懸掛，120kN；
B - 球窩型連接；
磷 - 防霧型；
146- 結構高度146mm；
D - 雙層傘狀。
c) U160BP/170T：
在 - 懸掛，160kN；
B - 球窩型連接；
磷 - 防霧型；
170- 結構高度170mm；
T-三層傘狀結構。
d) U70C（北）：
地線絕緣子，U型懸掛，70kN；
C— 槽連接；
否 - 拉伸型。
國家電網公司採用的複合瓷或玻璃絕緣子標準採用《交流電系統用盤形懸式複合瓷或玻璃絕緣子元件》（Q/GDW 1167-2014）的命名方式和意義，與電力行業標準相同。
南方電網交流玻璃絕緣子標準技術招標中對絕緣子的命名沒有明確的規定。根據我個人對交流玻璃絕緣子標準技術招標中絕緣子技術參數的解讀（不保證其正確性），單傘普通型、耐污型的命名及意義與國家標準GB/T 7253基本一致，雙傘型、三傘型、氣動型的命名及意義與國家電網企業標準基本一致。
