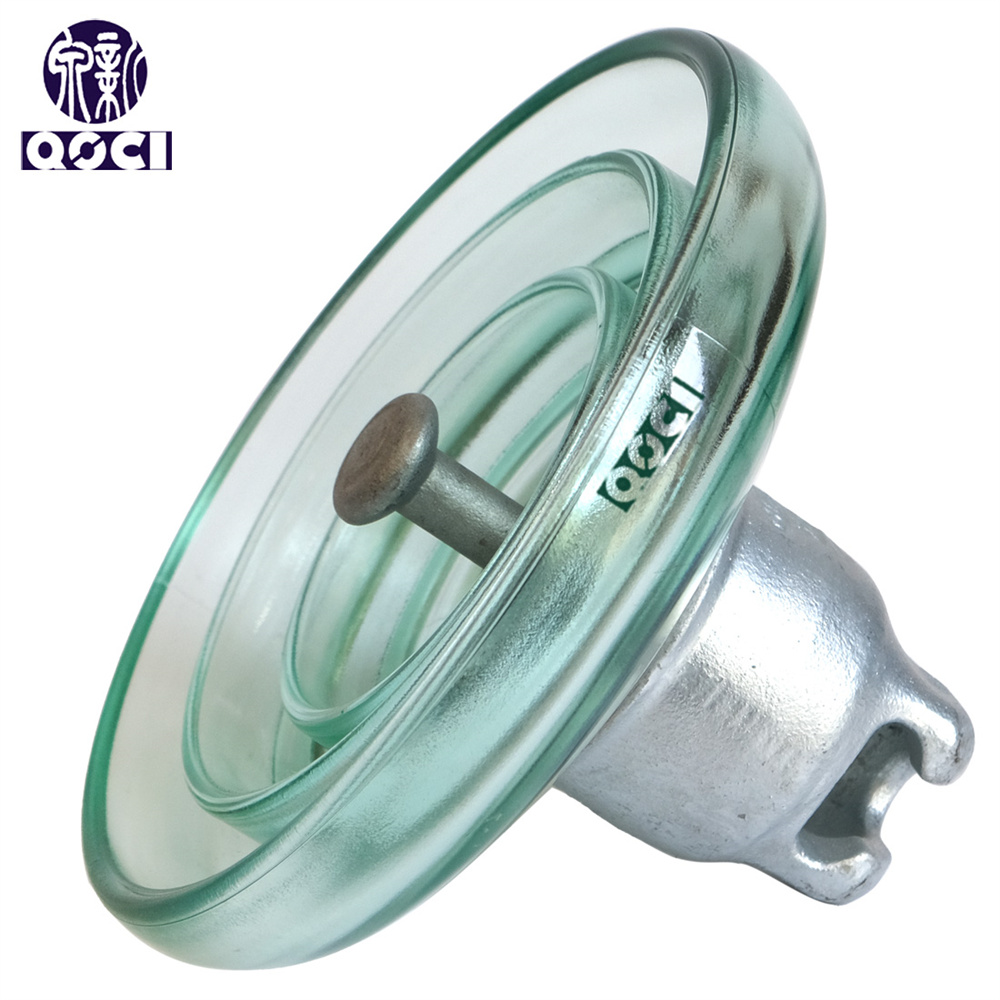

U160BL (2).jpg

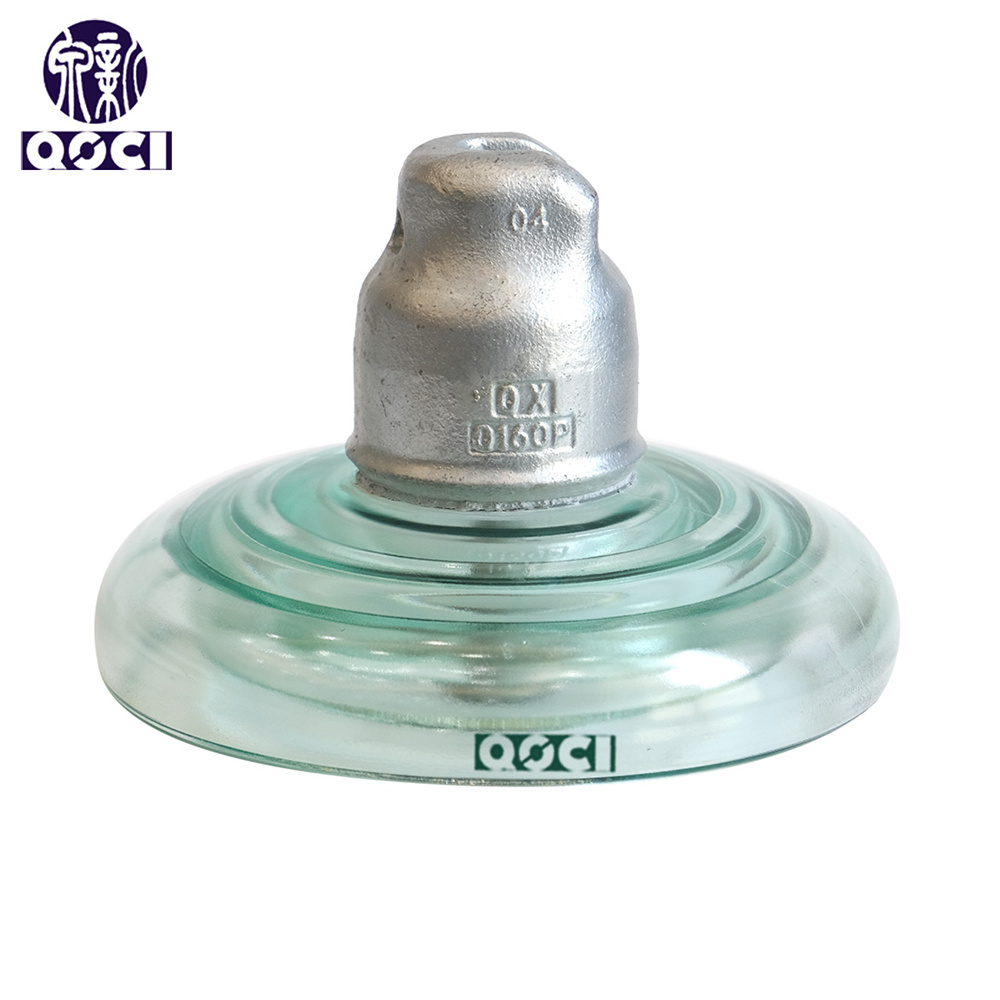

U160BL (1).jpg

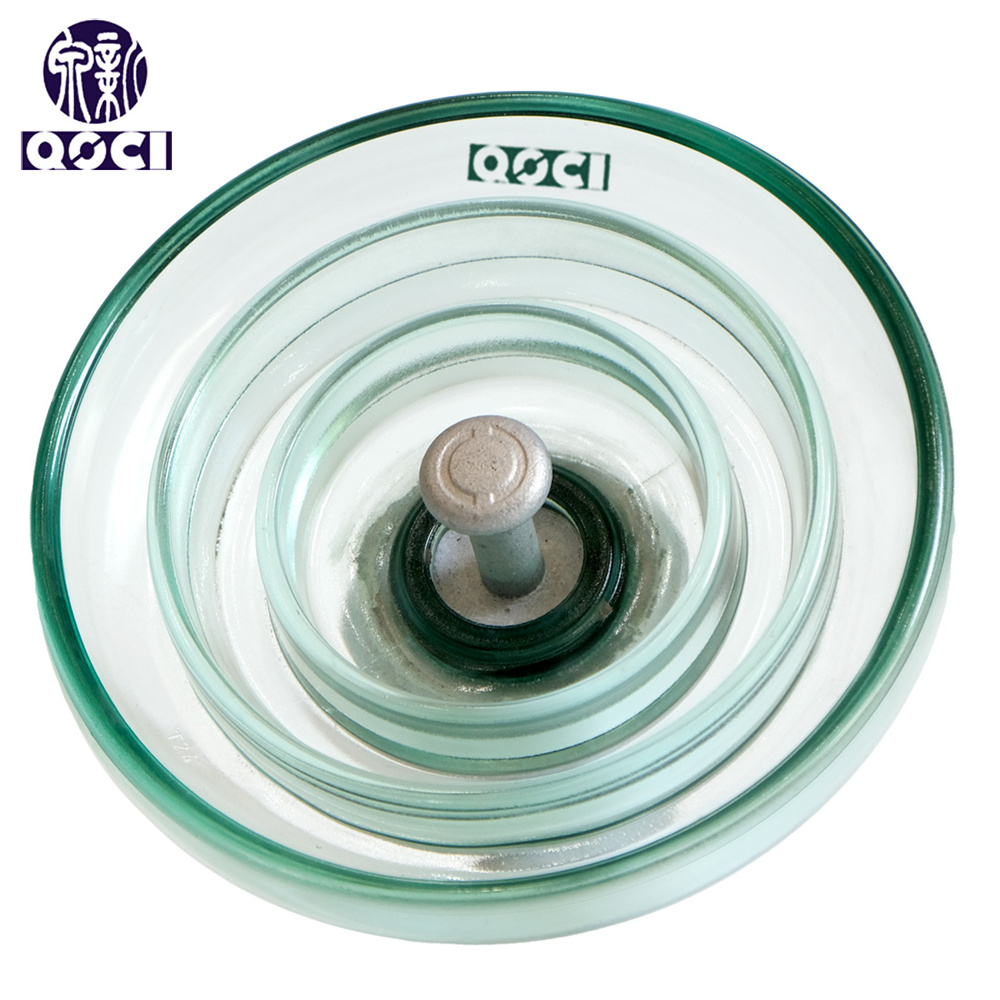

U160BL (2).jpg

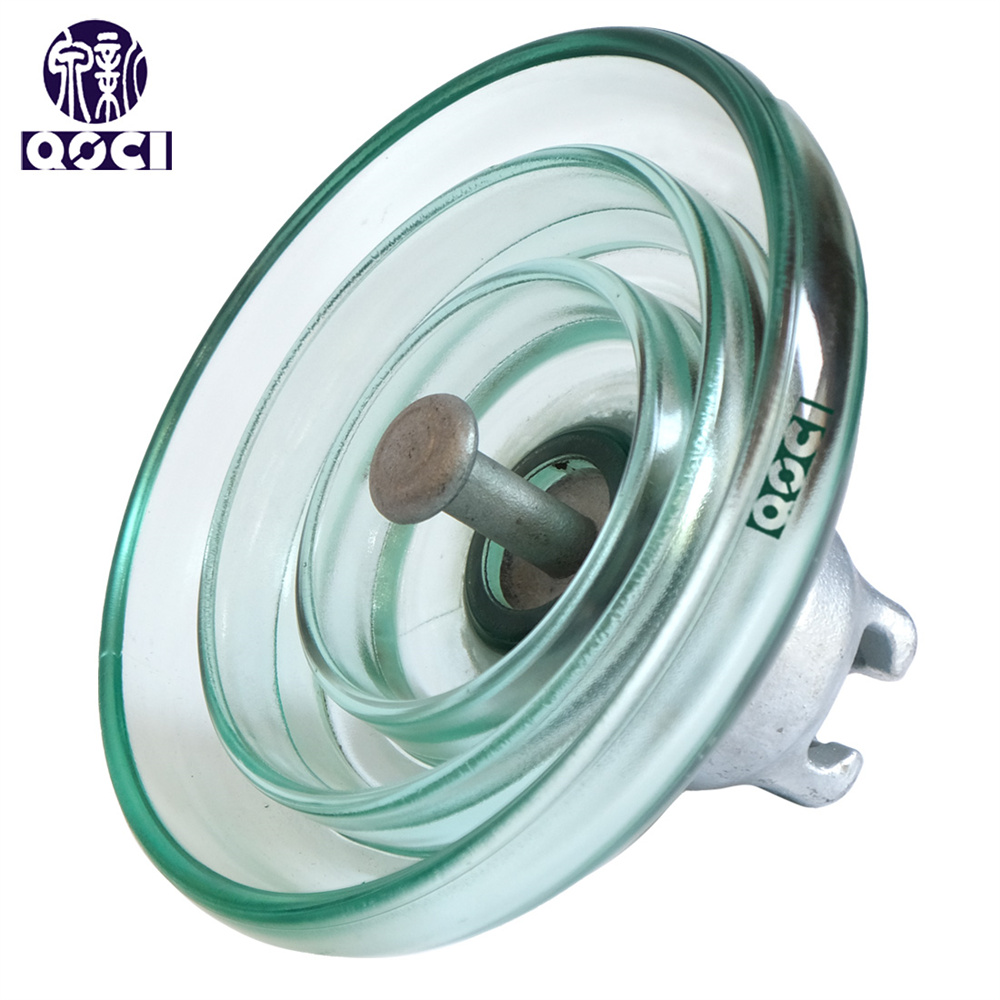

高壓懸式絕緣子 U160BL 輸電線路用強化玻璃絕緣子

玻璃絕緣子主要用於電力和電信系統中，用於支撐電導體並將其與周圍環境隔離。它通常由高阻流玻璃材料製成，可阻止電流在導體和結構之間流動。透過在導體和結構（例如電線桿或塔）之間提供屏障，電力絕緣子可以防止導體與支撐結構直接接觸時可能發生的漏電、電弧和短路。探索適用於各種應用的頂級高壓絕緣子，它們耐用、可靠且價格實惠。

    聯絡我們
    產品詳情

    產品概述

    輸電線路用高壓懸式絕緣子U160BL強化玻璃絕緣子
    U160BL
    ● 型號： U160BL
    • U 代表盤形懸式絕緣子
    • B 代表球窩型
    • L 代表長鋼腳
    ● 類型： 標準型鋼化懸吊類型
    ● 額定機械負載： 160節（約16噸）
    ● 目的： 通常用於電壓等級為110kV、220kV、500kV以上的輸電線路。作為懸垂絕緣子，它組成絕緣子串並懸掛導線或接地線。用於承受角塔和終端塔等高應力位置導線的張力。
    ● 產品型號符合GB/T 7253-2005和JB/T9683-2012(EC60305:1995MOD)
    ● 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
    ● 根據客戶要求，鎖銷可以是W型銷或R型銷。
    ● 若無特殊說明，U160BL 使用 R 腳位。

    結構和材料

    U160BL1
    U160BL2

    • 材料特性

      • 高機械強度： 由於鐵帽和鋼底座的金屬材料以及鋼化玻璃本身的特性，U160BL的機械和電氣失效負荷可達160KN。
      • 優異的絕緣性能： 強化玻璃具有良好的絕緣性能，能有效隔離電線與大地之間的電流，其工頻濕耐壓可達55KV，雷電衝擊耐壓可達140KV。
      • 耐腐蝕性強： 鐵帽和鋼腳都經過防腐處理，強化玻璃也具有良好的化學穩定性，可抵抗各種惡劣環境條件下的腐蝕和侵蝕。
      • 良好的自清潔性能： 玻璃表面光滑，不易積聚污垢，在雨水沖刷下仍能保持良好的潔淨狀態，減少了人工清潔的工作量。

    • 形狀尺寸

      • 高度： 結構高度有146mm、155mm、170mm等多種規格，可依特定應用場景及電壓等級選擇絕緣子高度。
      • 直徑： 玻璃絕緣子的傘裙直徑較大，可增加爬電比距，提升絕緣性能，減少污穢環境中發生閃絡的可能性。
      • 連接尺寸： 頂部鐵帽與底部鋼腳的連接尺寸符合ISO圓柱形封頭結構，頭部尺寸小、重量輕、強度高，易於與輸電線路中其他金具連接，互換性好。

    關鍵參數

    IEC 名稱

    U160BS/146

    U160BM/155

    U160BL/170

    直徑D

    毫米

    280

    280

    280

    高度 H

    毫米

    146

    155

    170

    爬電距離L

    毫米

    400

    400

    400

    插座耦合

    毫米

    20

    20

    20

    機械破壞載重

    千

    160

    160

    160

    機械例行試驗

    千

    80

    80

    80

    濕工頻耐受電壓

    千伏

    45

    45

    45

    乾雷衝擊耐受電壓

    千伏

    110

    110

    110

    衝擊擊穿電壓

    聚氨酯

    2.8

    2.8

    2.8

    工頻擊穿電壓

    千伏

    130

    130

    130

    無線電影響電壓

    μv

    50

    50

    50

    電暈視覺測試

    千伏

    18/22

    18/22

    18/22

    工頻電弧電壓

    這

    0.12秒/20千兆

    0.12秒/20千兆

    0.12秒/20千兆

    每單位淨重

    公斤

    6.7

    6.6

    6.7

    典型安裝範例

    典型安裝範例

    1.高壓/超高壓架空輸電線路

    電壓等級： 通常用於110kV、220kV、500kV以上電壓等級的輸電線路。
    懸掛繩： 作為懸垂絕緣子，它組成絕緣子串來懸掛電線或接地線。
    張力弦： 用於角塔、終端塔等高應力位置，承受導線的拉力。
    典型安裝範例1

    2.特殊應用場景

    大跨距線路： 在穿越河流、峽谷等高機械載重區域，U160BL的160kN（約16噸）機械強度可滿足要求。
    鐵路電氣化： 部分高速鐵路接觸網支撐絕緣子可能採用類似型號。
    變電所： 變電站支架或設備連接絕緣。
    典型安裝範例2

    3.典型安裝範例

    單弦懸吊： 用於直塔垂直懸掛電線。

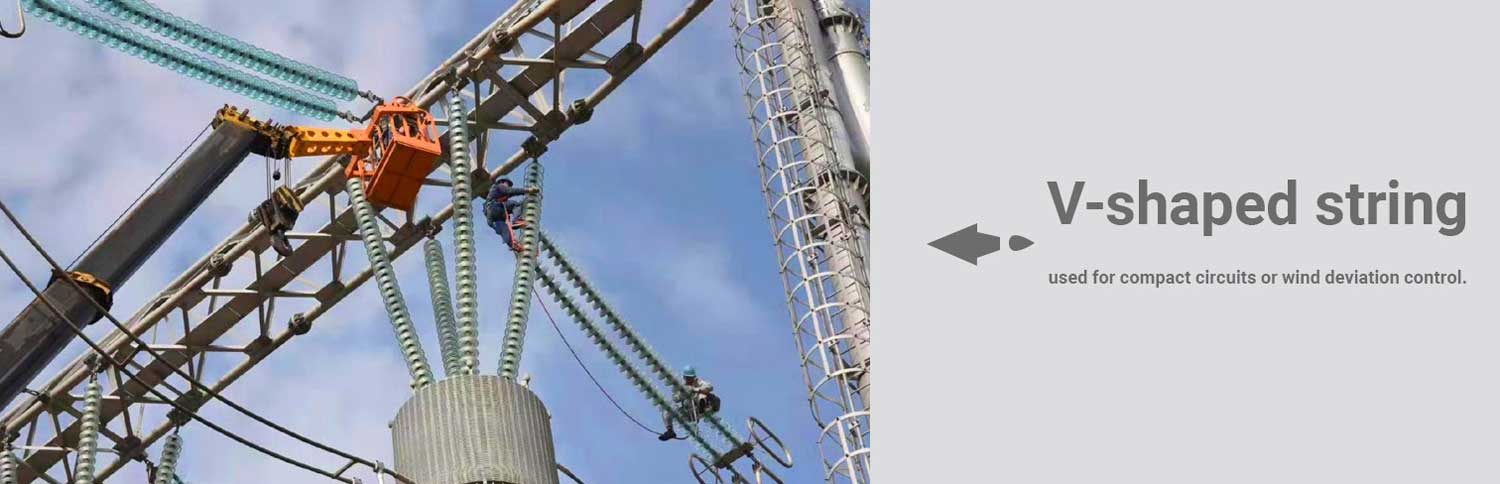

    V形弦： 用於緊湊型電路或風偏差控制。

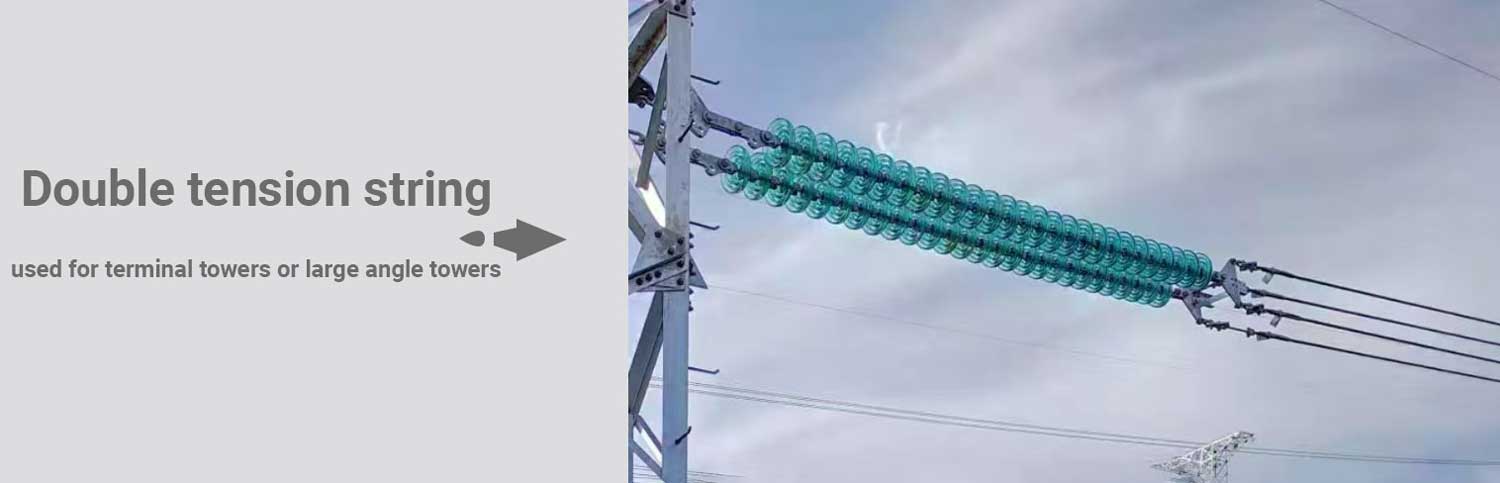

    雙張力弦： 用於終端塔或大角度塔。

    包裝方法

    ● 三串或五串玻璃絕緣子組成一串，兩串交叉固定於木箱內，確保運輸過程中不受磕碰損壞。
    ● 木箱均勻地堆放在托盤上，並用塑膠帶固定。
    ● 每個托盤都用塑膠薄膜包裹，以防止絕緣層受到灰塵和污垢的侵蝕。
    ● 托盤本身可以堆疊，以確保在運輸和儲存過程中最佳地利用空間。
    ● 所有木箱、托盤的木條均經過高溫燻蒸處理。
    • 包裝方式1
    • 包裝方式2
    • 包裝方式3
    • 包裝方式4
    ● 我們也可以在產品周圍包裹一層珍珠棉，以更好地保護產品免受刮擦
    • 包裝方式1
    ● 其他包裝方法： 竹條包裝
    • 竹條包裝1
    • 竹條包裝2
    • 竹條包裝3
