70kn高壓耐污鋼化懸式玻璃絕緣子U70BLP

U70blp/280mm/146mm/450mm 防污強化玻璃絕緣子採用高強度玻璃製成。開放式扇形絕緣子的特徵是沒有底肋，盤形直徑較大，開放式外形可減少表面污染物的堆積。這種設計在風沙肆虐的沙漠地區非常有效，還可以解決冰橋問題。

    聯絡我們
    產品詳情

    產品概述

    輸電線路用高壓懸式絕緣子U160BL強化玻璃絕緣子
    70kn高壓耐污鋼化懸式玻璃絕緣子U70BLP（5）
    ● 型號： U70BLP
    • U 代表盤形懸式絕緣子
    • B 代表球窩型
    • L 代表長鋼腳
    • P 代表防霧類型
    ● 類型： 防污染或防霧型鋼化懸吊類型
    ● 額定機械負載： 70千牛（約7噸）
    ● 目的： 主要用於高壓/超高壓輸電線路（如110KV、220kV、500kV等），特別是用於高污穢、高濕度、鹽霧、工業粉塵等惡劣環境下，提供電氣絕緣和機械支撐。
    70kn高壓耐污鋼化懸式玻璃絕緣子U70BLP（4）
    ● 產品型號符合GB/T 7253-2005和JB/T9683-2012(EC60305:1995MOD)
    ● 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
    ● 根據客戶要求，鎖銷可以是W型銷或R型銷。
    ● 根據客戶要求，鎖銷可以是W型銷或R型銷。

    結構和材料

    U160BL2

    • 玻璃傘托盤

      採用高強度強化玻璃，並經過熱處理工藝，增強機械性質和抗冷熱衝擊性能。
      表面光滑，疏水性強，不易黏附污垢，抗污染性能優良。
      零值自爆特性：當玻璃絕緣子因故障而失去絕緣性能時，傘盤會自動爆裂，以便運作維護人員迅速找出故障點。

    • 金屬配件

      帽銷：採用熱鍍鋅鋼或鋁製成，耐腐蝕，並透過水泥膠與玻璃傘盤緊密連接。
      鎖緊銷：標準化設計，確保絕緣子串可靠連接。

    • 傘裙設計

      採用大爬距防霧傘裙結構，傘距大，傘邊深，可有效增大爬電比距（通常≥450mm），抑制電弧及污閃。
      優化繖形，防止雨水不斷成線，提高濕閃電壓。

    關鍵參數

    國內指定

    U70BLP

    U70BLP1

    QOCI類型

    UG70B146/450H

    UG70B146/550H

    機械破壞載重

    千牛

    70

    70

    公稱直徑D

    毫米

    280

    320

    標稱間距P

    毫米

    146

    146

    爬電距離L

    毫米

    450

    550

    插座耦合

    毫米

    16

    16

    濕工頻耐受電壓

    千伏

    50

    55

    乾雷衝擊耐受電壓

    千伏

    125

    140

    工頻擊穿電壓

    千伏

    130

    130

    無線電幹擾電壓（10kV 1MHz）

    μv

    50

    50

    電暈目視測試 P/C

    千伏

    18/22

    18/22

    工頻電弧電壓

    這

    0.12S/20kA

    0.12S/20kA

    衝擊擊穿電壓

    聚氨酯

    2.8

    2.8

    每單位淨重

    公斤

    5.8

    9.2

    U70BP防污絕緣子的特點

    U70BP防污絕緣子是電力系統中常用的懸式絕緣子，主要用於高壓或超高壓輸電線路，特別是在高污穢地區（例如工業區、沿海地區或鹽鹼環境）。其主要特點包括：

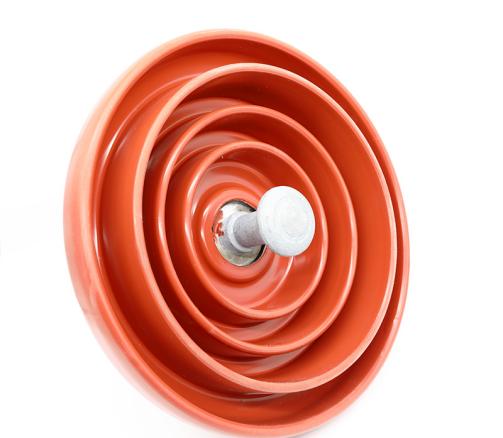

    • 70kn高壓耐污鋼化懸式玻璃絕緣子U70BLP（2）
    • 1. 優異的抗污染性能
      特殊傘裙設計：特點包括大直徑、深肋傘裙（如開放式或流線型輪廓），以增加爬電距離並防止污穢的持續積累，從而增強防閃絡性能。

      材料和塗層：這些材料通常由高強度瓷或鋼化玻璃組成，並塗有矽橡膠或 RTV（室溫硫化）以提供強疏水性能，從而抑制污染和潮濕條件下的導電路徑。
    2.電氣特性
    額定電壓：適用於110kV以上（取決於串內單元數）。
    工頻耐壓：一般≥70kV（因標準而異）。
    雷電衝擊耐受電壓：≥125kV。
    爬電距離：≥450mm。

    3. 機械性質
    機械載重額定值：型號中的「70」表示額定機械拉伸載重為70kN（7噸）。
    結構強度：採用高強度水泥黏合和鍍鋅鋼配件，具有耐腐蝕和耐疲勞性能。

    4.環境適應性
    耐候性：在高濕度、鹽霧、酸雨等惡劣條件下表現良好。
    溫度範圍：-40℃至+40℃範圍內性能穩定。

    5. 標準和認證
    符合IEC 60383、GB/T 1001等國際/國家標準。
    透過污染測試（例如固體層法、鹽霧測試）進行驗證，以獲得污染等級認證。

    6. 應用
    用於傳輸線的懸吊或拉力弦，尤其適用於：
    1.工業污染區（如發電廠、化工廠附近）。
    2.沿海或高鹽地區
    3.多霧或潮濕的氣候

    與其他模型的比較
    U70B：標準型，爬電距離較短，適用於潔淨區域。
    U70BP：防污型，延長爬電距離，優化傘裙設計。
    U120BP：更高機械負載（120kN）防污染機型。

    維護注意事項
    定期檢查塗層是否退化或損壞。
    在污染嚴重的地區，可能需要帶電沖洗或重新塗抹防閃絡塗層。
    詳細規格請參考製造商的技術手冊或標準（例如GB/T 7253）。
