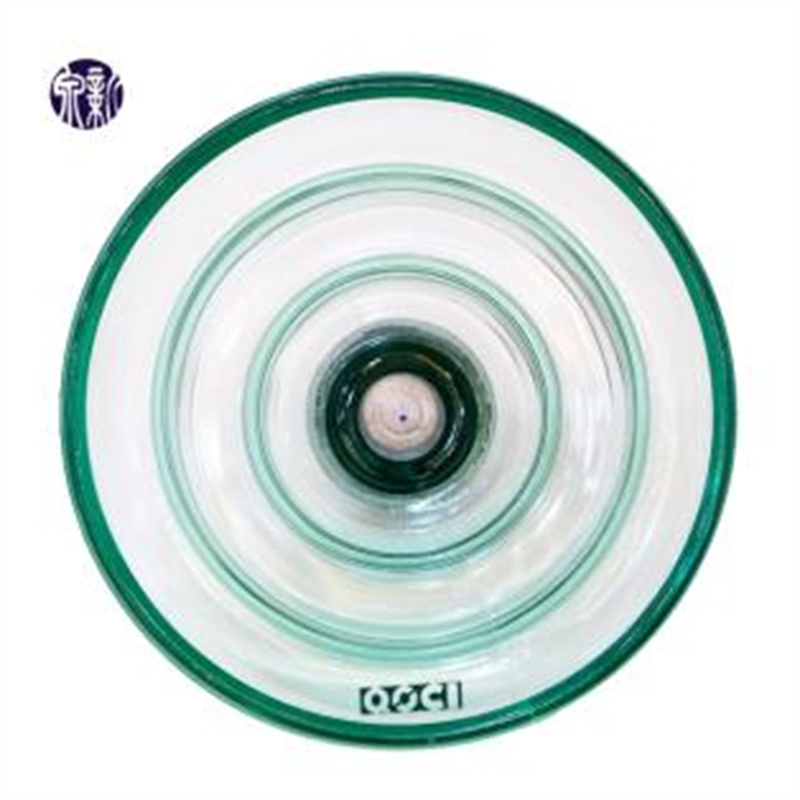

120kn高壓耐污鋼化懸式玻璃絕緣子U120BLP

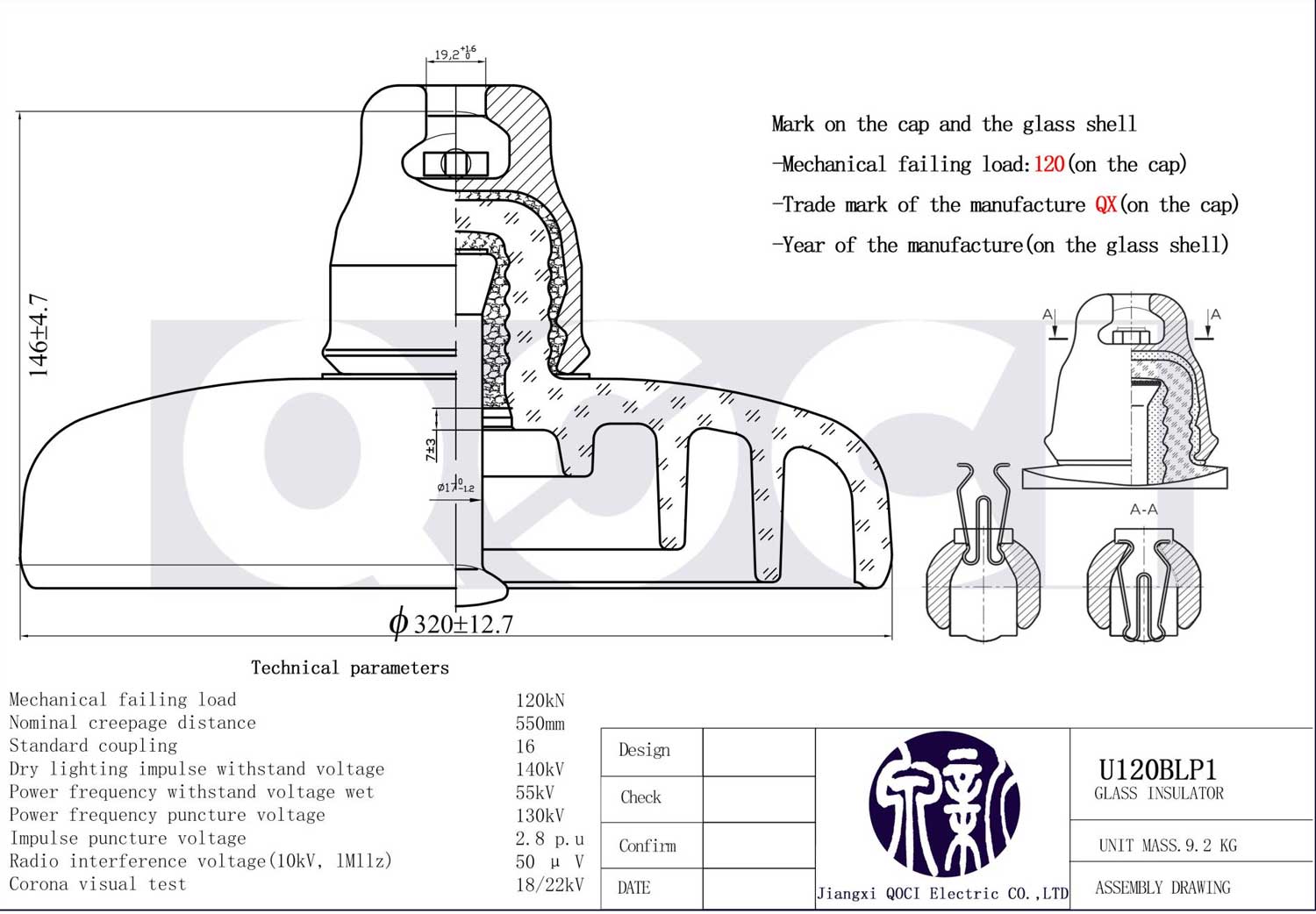

產品概述
● 型號： U120BLP
• U 代表盤形懸式絕緣子
• B 代表球窩型
• L 代表長鋼腳
• P 代表防污類型
● 類型： 防污染或防霧型鋼化懸吊類型
● 額定機械負載： 120千頭牛（約12噸）
● 目的： 主要用於高壓/超高壓輸電線路（如110KV、220kV、500kV等），特別是用於高污穢、高濕度、鹽霧、工業粉塵等惡劣環境下，提供電氣絕緣和機械支撐。
● 產品型號符合GB/T 7253-2005和JB/T9683-2012(EC60305:1995MOD)
● 連接結構符合GB/T4056-2008(IEC60120:1984,MOD)和BS 3288第III部分。
● 根據客戶要求，鎖緊銷可以是W-pir或R-pin。如無特殊說明，U120BLP採用W pin。
結構和材料
-
玻璃傘托盤
• 採用高強度強化玻璃，並經過熱處理工藝，增強機械性質和抗冷熱衝擊性能。• 表面光滑，疏水性強，不易黏附污垢，抗污染性能優良。• 零值自爆特性：當玻璃絕緣子因故障而失去絕緣性能時，傘盤會自動爆裂，以便運行維護人員快速識別故障點。 -
金屬配件
• 帽腳： 採用熱鍍鋅鋼板或鋁材製作，耐腐蝕，並透過水泥膠與玻璃傘盤緊密連接。•鎖銷： 標準化設計，確保絕緣子串連接可靠。 -
傘裙設計
• 採用大爬距防污傘裙結構，傘距大，傘邊深，可有效增大爬電比距（通常≥450mm），抑制電弧和污閃。• 優化繖形，防止雨水不斷結線，提高濕閃電壓。
關鍵參數
| 防污型絕緣子機械電氣性能及尺寸標準值 | |||
| 國內指定 | U120BLP | U120BLP1 | |
| 球窩關節 | 毫米 | 16 | 16 |
| 公稱直徑D | 毫米 | 280 | 320 |
| 間距H | 毫米 | 146 | 146 |
| 爬電距離 | 毫米 | 450 | 550 |
| 最小機械失效載重 | 千 | 120 | 120 |
| 濕工頻耐受電壓 | 千伏 | 50 | 55 |
| 乾雷衝擊耐受電壓 | 千伏 | 125 | 140 |
| 工頻擊穿電壓 | 千伏 | 130 | 130 |
| 放射影響電壓 | μv | 50 | 50 |
| 電熨斗目視測試 | 千伏 | 18/22 | 18/22 |
| 工頻電弧電壓 | 這 | 0.12S/20kA | 0.12S/20kA |
| 衝擊擊穿電壓 | 聚氨酯 | 2.8 | 2.8 |
| 淨重 | 公斤 | 5.8 | 8.2 |
應用場景
● 高污染地區： 沿海地區、化工廠、水泥廠等鹽霧、化學粉塵較濃的地區。
● 高海拔地區： 在強紫外線、溫差大的環境下，玻璃的抗老化性能優於複合絕緣子。
● 重要輸電線路： 用於骨幹電網，要求高可靠性和低維護成本。
● 雷擊易發區： 優異的抗電弧性能，降低雷擊跳脫率。
核心優勢
● 抗污閃能力強： 大爬距設計結合玻璃自潔功能，大幅減少污閃事故。
● 使用壽命長： 強化玻璃具有優良的耐候性，無老化問題，使用壽命可達30年以上。
● 零值自爆： 無需逐一檢測，維運效率高。
環保經濟：玻璃材料可回收利用，全壽命週期成本低於複合絕緣子。
預防措施
● 安裝： 應使用扭力扳手，避免過緊或過鬆造成應力集中。
● 運輸： 防止劇烈碰撞。雖然玻璃是鋼化的，但仍可能因受力不當而損壞。
● 維護： 定期檢查自爆情況，及時更換故障絕緣子；污穢嚴重時，需用帶電水沖洗。
